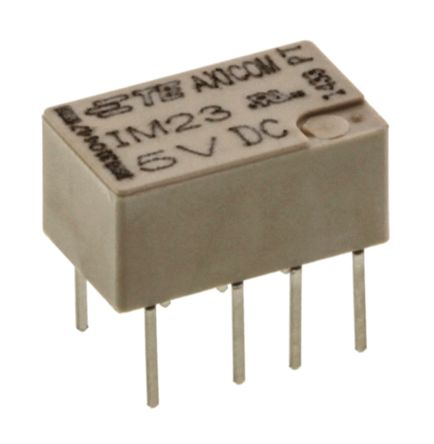

1-1462038-6
| 制造商 | |
| 描述 | Electromechanical Relay DPDT 2A 12VDC 1.029KOhm Through Hole Communications/Signal PC Board Relays Relay PCB DPDT 2C/O 12VDC 2A Communications/Signal PC Board Relays Product Highlights:IM Relay SeriesDC Actuating SystemInput Voltage = 12 VDCContact Arrangement = 2 Form C, DPDT, 2 C/OContact Current Rating = 2 Amps.Search Keywords:switch, signal-level loads, test gear, thermostats, instrumentation, consumer electronics, industrial equipment RELAY TELECOM DPDT 2A 12V RELAYPCBDPDT12VDC Relay: electromagnetic; DPDT; Ucoil:12VDC; 0.5A/125VAC; 2A/30VDC Signal Relay Coil Voltage: 12 VDC Contact Configuration: 2C DPDT Current: 2 Amps Mounting: PC Board Operating Function: Single Side Stable RELAY 140 MW 12 V TE Connectivity 双刀双掷 PCB（印刷电路板）安装 非闭锁继电器, 2 A, 12V dc IM06NS=IM RELAY 140 MW 12 V |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装规格 | 1,000 | 标准包装数量 | Bulk |
合规参数
| RoHS | Compliant | 抗辐射加固 | No |
| 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder capable to 265°C | 认可国家 | CECC Approved, CSA Certified, IEC60950, UL Recognized, UL1950 |
| RoHS/ELV合规声明 | Converted to comply with RoHS directive | FCC Part 68隔离 | Yes |
电气参数
| VSWR | 1.07 @ 100MHz, 1.45 @ 900MHz | 电流 | 2 Amps |
| 线圈类型 | Non Latching | 核心类型 | Polarized, Monostable |
| 隔离 | -18.8dB @ 900MHz, -37dB @ 100MHz | 线圈功率 | 140mW |
| 最大功率 | 60 W | 线圈电流 | 11.67 mA |
| 线圈电压 | 12V | 释放时间 | 3ms |
| 输入功率 | 140 | 额定功率 | 60W/62.5VA |
| 隔离类型 | 1800V rms | 额定输出功率 | 50 – 300 mW |
| 可见输出 | No | 额定电压 | 220 V |
| 线圈电阻 | 1.029 KOhm | 浪涌电流 | 2 |
| 供电电压 | 12 V | 开关电压 | 250V ac |
| 接触电阻 | 50mΩ | 峰值脉冲功率 | 62.5 VA |
| 开关容量 | 60W, 62.5VA | Vgs(th)（最大）@ Id | 1.2 VDC |
| 额定交流电压 | 250V | 连接器阻抗 | 2 Form C (CO) |
| 开关电流 | 2 A | 跳闸电流 | 2 |
| 额定直流电流 | 60 W | 二极管配置 | No |
| 击穿电压 | 1800 | 最大额定电流 | 2 A |
| 输出1频率 | 单稳态，直流 | 插入损耗（最大） | -.03dB @ 100MHz, -.33dB @ 900MHz |
| 输出浪涌功率 | 62.5 VA | 最大触点电流 | 2A |
| 绝缘电阻 | 1800 | 最小输入电压 | 250 V |
| 交流开关电压 | 250V 交流 | 直流开关电压 | 220V dc |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 9 VDC | 触点额定电流 | 2 A |
| 输出源/灌电流 | .1mA @ .0001V | 峰值脉冲电流（8/20µs） | 2 A |
| 初始电阻（最小） | 1000000 | 直流反向电压（Vr）（最大） | 220V |
| 放电电流（最大）（8/20µs） | 2 | 高侧电压（自举）最大 | 9VDC |
| 阳极-阴极电压（Vak）（最大） | 250 | 交流触点额定值（阻性负载） | 0.5 A / 125 VAC |
| 直流触点额定值（阻性负载） | 2 A / 30 VDC | ||
机械参数
| 密封 | Unsealed | 深度 | 5.7mm |
| 宽度 | 5.7 mm [ .224 in ] | 高度 | 5.8mm |
| 长度 | 10mm | 重量 | 1.37 g |
| 包装方式 | Tube | 绝缘类型 | 端子和线圈间 2500 V 初始浪涌耐受电压 |
| 本体尺寸 | 10 x 5.7 x 5.8mm | 端接方式 | Through Hole |
| 触点形式 | 2 Form C | 触头类型 | Bifurcated |
| 柱间距 | 2.2mm | 致动器类型 | DC |
| 安装类型 | Through Hole | 端子类型 | Through Hole |
| 安装样式 | Through Hole | 封装形式 | DIP |
| 总宽度 | 0 – 6 mm | 触头材料 | Palladium Ruthenium/Gold |
| 总长度 | 10 mm | 尺寸/外形 | see |
| 外形尺寸 长x宽x高 | 10.00 x 5.70 x 5.85 [.394 x .224 x .230] | 插针孔直径 | DIP |
| 端接样式 | PC Pin | 面板尺寸 | 10 x 5.7 x 5.8 mm [ .393 x .236 x .228 in ] |
| 触点数 | 2 | 介电材料 | 1500 V – 2500 VA |
| 绝缘材料 - 类型 | 1.8kV rms | 位数 | 8 |
| 安装高度（最大） | 0 – 6 mm | 典型触点布局 | DPDT |
| 供应商器件封装 | n/a | ||
产品信息
| 备注 | Delivered in sticks | 类型 | Signal Relay |
| 选项 | Bellcore GR1089 | 产品特性 | Sealed - Hermetically |
| 功能 | Single Side Stable | 极性 | Yes |
| 继电器类型 | Non-Latching | 应用领域 | 汽车，电信 |
| 性能 | 标准 | 产品子类型 | 继电器 |
| 按下测试类型 | No | 卡标准 | Signal Relay |
| 继电器变体 | subminiature, signal | 单元数量 | 1 |
| 其他规格 | 短 THT 插针 | 输出配置 | see |
| 应用细节 | Automotive, Telecommunications | 触点配置 | DPDT |
环境参数
| 动作时间 | 1 ms | 机械寿命 | 100000000cycles |
| 防护等级 | IP67 | 工作温度 | -40 to 85 °C |
| 最高温度限值 | +85°C | 初始介电强度 | 1000 |
