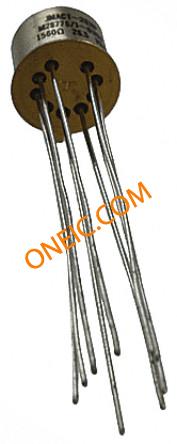

JMACT-26XM
| 制造商 | TE Connectivity Ltd. |
| 描述 | Low Signal Relays - PCB 26.5V Mcro Min Relay 2 Form C (DPDT) 2 CO RELAY, T05, HIGH PERFORMANCE, 26.5 V Electromechanical Relay DPDT 1A 26.5VDC 1.56KOhm Through Hole Electromechanical Relay DPDT 1A 26.5VDC 1.56KOhm Through Hole Product Highlights:MAT TO-5 Relay SeriesInput Voltage = 26.5 VDCContact Arrangement = 2 Form C, DPDT, 2 C/OContact Current Rating = 1 ANon Polarized, Monostable Coil Magnetic System RELAY,T05,HIGHPERFORMANCE,26.5V,1A,1560OHM,DPDT,M28776/1-030M JMACT-26XM = M28776/1-030M |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 零件号别名 | 1617164-3 M28776/1-030M | ||
合规参数
| RoHS | No | ||
电气参数
| 线圈类型 | DC | 线圈功率 | 毫瓦 |
| MOSFET驱动器 | 不带 | 输入功率 | 450 |
| 线圈电阻 | 1560 Ω | 供电电压 | 26.5 VDC |
| 晶体管驱动器 | 带有 | 连接器阻抗 | 2 Form C，DPDT，2 C/O |
| 最大额定电流 | 1A | 输出1频率 | 非极化，单稳态 |
| 线路抑制二极管 | 带有 | 平均正向功率 | 450 mW |
| 触点额定值 @ 电压 | 1 A | 供电电压 (Vcc/Vdd) | 26.5 |
| 驱动电压（最大Rds On，最小Rds On） | 26.5VDC | 保护电压（VP）（2416） | 不带 |
机械参数
| 端接方式 | Solder | 触点形式 | 2 Form C (DPDT-BM) |
| 致动器类型 | 直流 | 安装类型 | PCB |
| 安装样式 | PCB | 外壳材料（壳体） | 密封式 |
| 端接样式 | Long Leads | 典型触点布局 | DPDT |
| 每次冲击容量 | 75 G，6 ms | 中压缩操作力 | 30G's, 10 – 3000Hz |
产品信息
| 系列 | MAT TO-5 | 功能 | High-Performance |
| 继电器类型 | Military/Aerospace | 产品子类型 | 继电器 |
环境参数
| 工作温度 | -65 – 125 | ||
