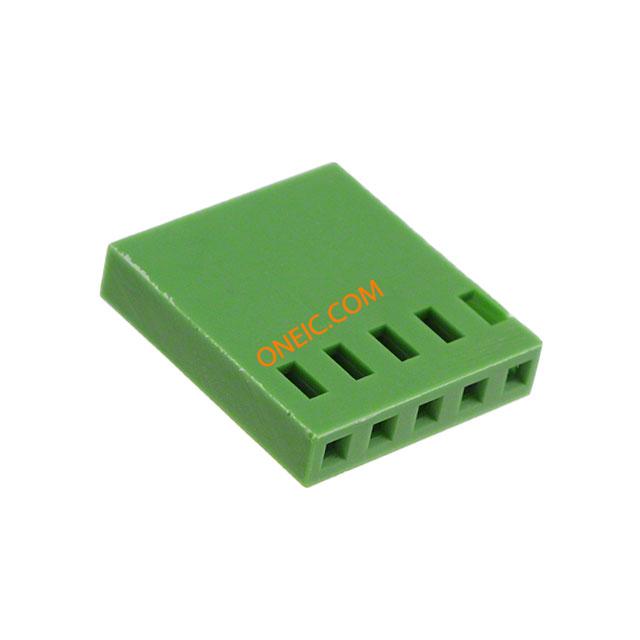

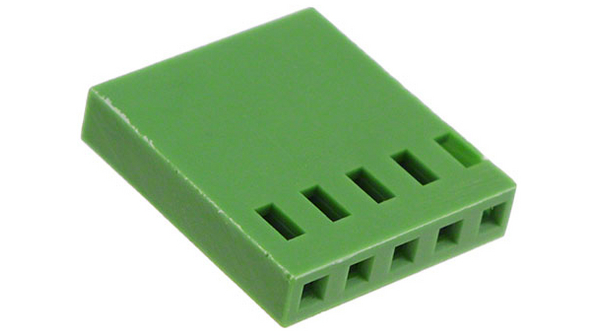

925366-5
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Housing RCP 5 POS 2.54mm Crimp ST Cable Mount Headers & Wire Housings HSG RECPT 1X05P .100 AMPMODU Headers, Housings & Contacts CONN RCPT HSNG 5POS .100 CRIMP 5way skt shell,1 row,no strain relief Conn Housing RCP 5 POS 2.54mm Crimp ST Cable Mount Product Highlights:HousingNot PreloadedNumber of Positions = 5Housing Type = ReceptacleNumber of Rows = SingleSearch Keywords:AMPMODU, NIC, Network Interface Cards, PC Cards, wire to board, wire to wire, TS 100 System, discrete wire, IEC 603-8, smt, signal, pcb connectors, MTE, MTE 5WSKTSHELLS/R Crimp housing Pitch2.54 mm Poles 5 Single row / straight / without strain relief AMPMODU MOD IV, 925366-5, TE Connectivity TE Connectivity AMPMODU Mod IV 系列 2.54mm 节距 5 路 直 母 电缆安装 PCB 壳体 MOD 4 REC.HSG 1X05P |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | AMPMODU | 产品类别 | Headers & Wire Housings |
| 标准包装数量 | Bulk | 工厂包装数量 | 1000 |
合规参数
| RoHS | RoHS Compliant | 无铅定义 | Not relevant for lead free process |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94-HB |
电气参数
| 额定电压 | 250 | 极数 | 5 |
| 供电电压 | 250 VAC | 连接器阻抗 | 压接 |
| 最大额定电流 | 3 A | ||
机械参数
| 颜色 | Green | 深度 | 14.2mm |
| 间距 | 2.54 mm | 宽度 | 2.94mm |
| 高度 | 2.94 mm | 长度 | 12.7mm |
| 锁定类型 | 不带 | 包装方式 | Bulk |
| 壳体颜色 | 绿色 | 出线方向 | Without |
| 方向 | 直 | 排间距 | 2.54 mm |
| 触头类型 | Female Socket | 第二连接器 | Without |
| 外壳颜色 | Green | 安装类型 | Straight |
| 连接器类型 | Crimp | 安装样式 | Wire |
| 排数 | 1 | 封装形式 | Receptacle |
| 连接器样式 | Single row | 高度（英寸） | .55 |
| 壳体材料 | Nylon | 总长度 | 12.7 mm |
| 包装数量 | 1000 | 端接样式 | Crimp |
| 第一触头极性 | Socket (Female) | 连接器颜色 | green |
| 配接方向 | Without | 触点数 | 5 |
| 接触件端接 | Crimp | 位数 | 5 |
| 第一连接器极性 | Female | 兼容外壳尺寸（如TM-700等） | AMPMODU Mod II .025 英寸接头 |
| 安装孔直径 | 不带 | 中心触点材料 | 2.54 [.100] |
| 典型触点布局 | 同轴 | 静电放电屏蔽 | 不带 |
产品信息
| 备注 | Contacts Not Provided | 类型 | Housing |
| 连接器性别 | RCP | 系列 | AMPMODU MOD IV |
| 预加载 | No | 编码、键控 | No |
| 产品子类型 | Receptacles / Sockets - Housings | 连接方式 | Wire-Board |
环境参数
| 测试温度 | 标准部件 - 非辉光导线 | 工作温度 | -65...+105 °C |
