点击放大查看

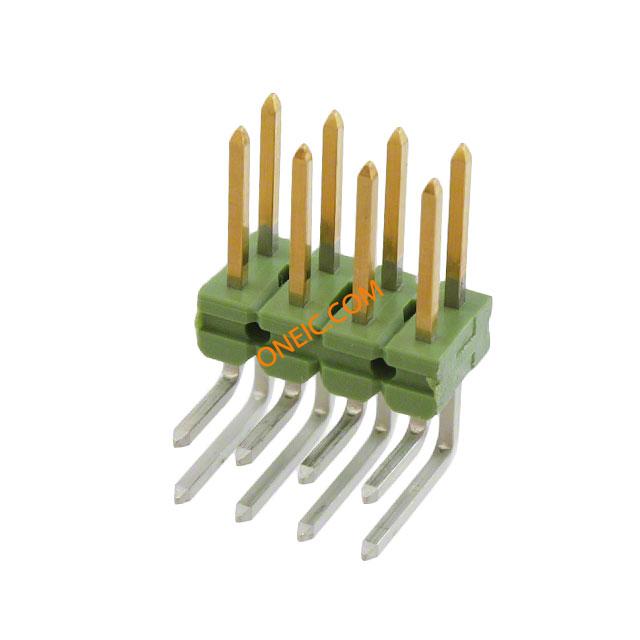

825457-4
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Unshrouded Header HDR 8 POS 2.54mm Solder RA Thru-Hole .100 inch AMPMODU Headers CONN HEADER 8POS T/H R/A GOLD Headers & Wire Housings MOD 2 PINHDR 2X04P. Conn Unshrouded Header HDR 8 POS 2.54mm Solder RA Thru-Hole Product Highlights:HeaderHeader Type = StandardNumber of Rows = DualNumber of Positions = 8Mating Post Length = 6.70 mmSearch Keywords:board to board, AMPMODU, pcb connectors, MOD 2 PINHDR 2X04P. |
| 分类 |
商业参数
| 商标名 | AMPMODU | 标准包装数量 | Bulk |
合规参数
| RoHS | Lead free / RoHS Compliant | 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| 标准编号 | CSA LR7189, CUL E28476 | RoHS/ELV合规状态 | RoHS compliant, ELV compliant |
| 材料阻燃等级 | UL 94V-0 | ||
电气参数
| 最大额定电流 | 3/Contact A | 保护额定电压（VPR） | 750 V |
机械参数
| 颜色 | Green | 深度 | 6.44 mm |
| 间距 | 2.54 mm | 高度 | 13.54 mm |
| 底座类型 | 不带 | 锁定类型 | 不带 |
| 包装方式 | Bulk | 壳体颜色 | 绿色 |
| 引脚样式 | 正方形 | 稳定器 | 不带 |
| 排间距 | 0.100" (2.54mm) | 端接方式 | Solder |
| 触头类型 | Male Pin | 标称内径 | .63 |
| 第一连接器 | No | 第二连接器 | Without |
| 外壳颜色 | Green | 安装类型 | Right Angle |
| 连接器类型 | Standard | 接触镀层 | Gold Over Nickel |
| 安装样式 | Through Hole | 排数 | 2 |
| 电路板厚度 | .062 | 插入件材料 | CuZn, 黄铜 |
| 外形（宽 x 高） | Standard | 触头材料 | Phosphor Bronze |
| 壳体材料 | Polyester | 总长度 | 12.7 mm |
| 安装特性 | Without | 包装数量 | 400 |
| 面板安装类型 | Without | 端接样式 | Through Hole |
| 第一连接器类型 | 分离, 标准 | 第一触头极性 | Pin (Male) |
| 触点数 | 8 | 端接表面处理 | 不带 |
| 位数 | 8 | 柱体长度（配合） | 6.7 mm |
| 安装孔直径 | 不带 | 中心触点材料 | 2.54 x 2.54 [.100 x .100] |
| 接触长度 - 配合 | 6.70 [0.264] | 表面贴装焊盘尺寸 | No |
| 端子柱长度 | 3.20 [0.126] | 接触镀层厚度 | 31.5µin (0.80µm) |
| 静电放电屏蔽 | 不带 | 第一连接器安装特征 | 否 |
产品信息
| 备注 | 支持应变消除。 | 类型 | Unshrouded Header |
| 连接器性别 | HDR | 系列 | AMPMODU MOD II |
| 钥匙类型 | 否 | 制造商全称 | AMP |
| 产品子类型 | Header | 选择性装载 | No |
| 加载位置数 | All | ||
环境参数
| 密封等级 | 不带 | 温度 | No |
| 工作温度 | -65C to 105C | 结工作温度 | 否 |
