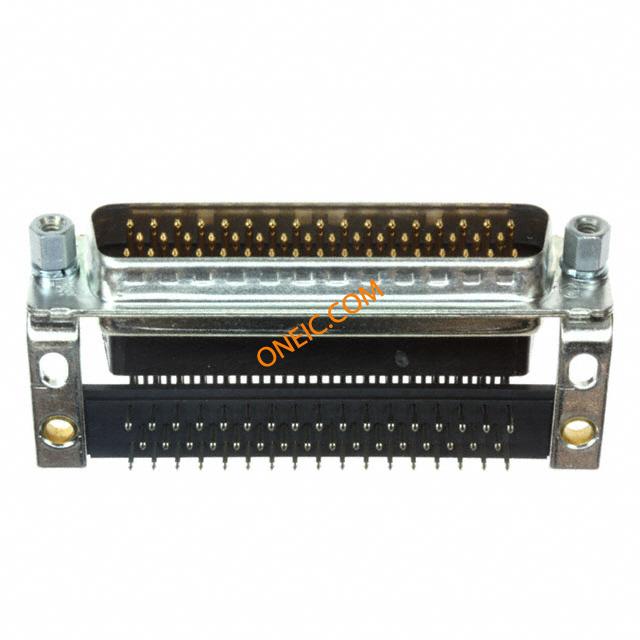

747497-4

制造商
TE Connectivity Ltd.
描述Conn D-Subminiature PIN 50 POS 2.76mm Solder RA Thru-Hole 50 Terminal 1 Port D-Sub Standard Connectors HD-20 50P PLUG 168 CONN D-SUB PLUG R/A 50POS PCB AU 747497-4 Conn D-Subminiature PIN 50 POS 2.76mm Solder RA Thru-Hole 50 Terminal 1 Port Product Highlights:Number of Positions = 50PlugPCB Mount Angle = Right AngleProduct Series = HD 20With Mating Connector LockSearch Keywords:Subminiature D, AMPLIMITE, MIL-C-24308, DIN 41652, Mark II, Mark III, DIN 41494, box to box, military/aerospace, 13C3, 3C3, HD-22, ACTION PIN, d-sub, d sub, dsub 50 PLUG RA/MS STD (SL)
分类
对参数有疑问?问 AI 助手

商业参数

其他名称A23398产品类别D-Sub Standard Connectors
标准包装数量Rail / Tube工厂包装数量1

合规参数

RoHSNo认可国家UL E28476
材料阻燃等级UL 94V-0

电气参数

接地方式Without额定电压125V
连接器阻抗母端螺钉锁,4-40 UNC最大额定电流6A

机械参数

颜色Black间距2.76 mm
外形尺寸(长x宽)5占位面积13.84 mm [ .545 in ]
包装方式Tube壳体颜色黑色
外壳尺寸5端接方式Solder
触头类型Signal柱间距.108
外壳表面处理第二连接器With
触点形状Square安装类型Through Hole
外壳镀层Tin连接器类型Plug, Male Pins
接触镀层Gold法兰特征Mating Side; Female Screwlock (4-40)
接地类型不带安装样式Through Hole
排数2外壳材料(壳体)Steel
连接器样式D-Sub插入件材料黄铜
触头材料Brass壳体材料Thermoplastic
安装特性安装孔包装数量7
面板安装类型不带接地凹痕With
端接样式Through Hole外径.64 mm [ .025 in ]
触点数50位数50
外壳尺寸-插件Full Metal Shell端子螺钉表面处理
安装孔直径3.05 mm [ .12 in ]外壳材料及表面处理Steel, Tin Plated
端子柱长度3.18 mm [ .125 in ]接触镀层厚度Flash
螺钉材料 - 镀层外壳与棱镜材料
外壳尺寸,连接器布局5 (DD, D)

产品信息

备注插头预装了尺寸 20 DF 柱形公端子类型D-Subminiature
连接器性别PIN系列HD-20
产品特性Grounding Indents, Mounting Brackets可密封
预装产品子类型连接器

环境参数

工作温度-55°C ~ 105°C封装热阻2.36 mm [ .093 in ]
