747470-2

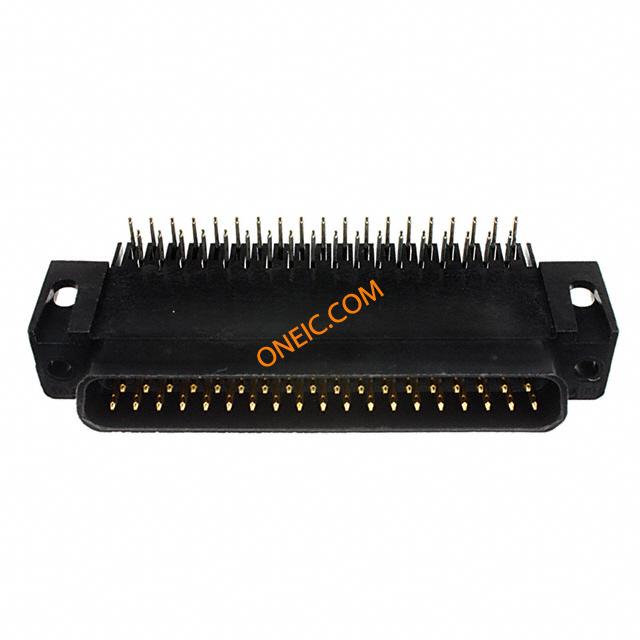

点击放大查看

747470-2

制造商
TE Connectivity Ltd.
描述Conn D-Subminiature PIN 37 POS 2.76mm Solder RA Thru-Hole 37 Terminal 1 Port D-Sub Standard Connectors 37 PIN PLUG 224 Standard Board Mount Connectors CONN D-SUB PLUG R/A 37POS PCB AU HD-20 Series 37 Position Right Angle Plug Standard Board Mount D-Sub Connector 37 APFL PLUG RA 590
分类
对参数有疑问?问 AI 助手

商业参数

产品类别D-Sub Standard Connectors标准包装数量Trays
工厂包装数量56

合规参数

RoHSNo无铅定义Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c
标准编号UL E28476RoHS/ELV合规状态ELV compliant, 5 of 6 Compliant
材料阻燃等级UL 94V-0

电气参数

接地方式Without额定电压125V
最大额定电流6A

机械参数

颜色Black间距2.76 mm
密封型No外形尺寸(长x宽)4
占位面积14.99 [.590]锁定类型不带
包装方式Tray壳体颜色黑色
引脚样式圆形, 圆形外壳尺寸4
端接方式Solder触点形式Signal
触头类型Signal柱间距.108
第二连接器Without触点形状Round
安装类型Through Hole连接器类型Plug, Male Pins
接触镀层Gold法兰特征Housing/Shell (Unthreaded)
接地类型Without安装样式Through Hole
排数2外壳材料(壳体)全塑
电路板厚度0.093 [2.36]连接器样式D-Sub
插入件材料黄铜外形(宽 x 高)Standard
触头材料Brass壳体材料Thermoplastic
安装特性安装孔包装数量56
面板安装类型Without尺寸/外形0.66 [.026]
接地凹痕Without端接样式Through Hole
连接器颜色None外径.66 mm [ .026 in ]
触点数37位数37
外壳尺寸-插件All Plastic安装孔直径3.18 [.125]
端子柱长度3.18 [0.125]接触镀层厚度Flash
外壳与棱镜材料外壳尺寸,连接器布局4 (DC, C)

产品信息

备注Plugs are preloaded with size 20 DF posted pin contacts类型D-Subminiature
连接器性别PIN系列HD-20
料盒尺寸14.99 mm [ .59 in ]可密封
制造商全称AMP预装
产品子类型连接器

环境参数

工作温度-55°C ~ 105°C封装热阻2.36 mm [ .093 in ]
