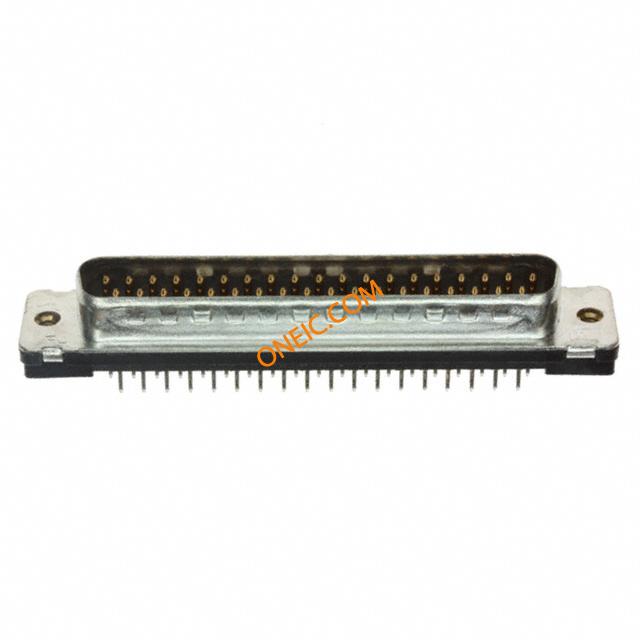

747375-8

制造商	TE Connectivity Ltd.
描述	Conn D-Subminiature PIN 37 POS 2.77mm Solder ST Thru-Hole 37 Terminal 1 Port D-Sub Standard Connectors PLUG FRNT MTL SHL 37 threaded inserts CONN D-SUB PLUG STR 37POS PCB AU Conn D-Subminiature PIN 37 POS 2.77mm Solder ST Thru-Hole 37 Terminal 1 Port Product Highlights:Number of Positions = 37PlugPCB Mount Angle = VerticalProduct Series = HD 20With Mating Connector LockSearch Keywords:Subminiature D, AMPLIMITE, MIL-C-24308, DIN 41652, Mark II, Mark III, DIN 41494, box to box, military/aerospace, 13C3, 3C3, HD-22, ACTION PIN, d-sub, d sub, dsub Conn;D-Sub;PCBPlug;37Pos;STR;HD-20Series;20AWG;FrontMetalShell 37 PLUG SP/FMS INSRT
分类	连接器解决方案D-Sub连接器

对参数有疑问？问 AI 助手

商业参数

产品类别	D-Sub Standard Connectors	标准包装数量	Rail / Tube
工厂包装数量	7

合规参数

RoHS	No	抗辐射加固	No
标准编号	UL E28476	材料阻燃等级	UL 94V-0

电气参数

额定电压	125V	连接器阻抗	螺纹插针，4-40 UNC, 螺纹插针，4-40 UNC
最大额定电流	6A	最小输入电压	250VDC\|250VAC
最小供电电压	125VDC/125VAC

机械参数

颜色	Black	深度	12.55 mm
间距	2.77 mm	高度	11.83 mm
外形尺寸(长x宽)	4	锁定类型	带有
包装方式	Tube	屏蔽	是
壳体颜色	黑色	引脚样式	圆形, 圆形
外壳尺寸	4	端接方式	Solder
触头类型	Signal	柱间距	.108
外壳表面处理	锡	安装类型	Straight
外壳镀层	Tin	连接器类型	Plug, Male Pins
接触镀层	Gold	法兰特征	Housing/Shell (4-40)
接地类型	不带	安装样式	Through Hole
排数	2	外壳材料（壳体）	Steel
连接器样式	D-Sub	插入件材料	黄铜
屏蔽材料	钢	触头材料	Brass
壳体材料	Polyester	总长度	69.39 mm
安装特性	安装孔	包装数量	7
面板安装类型	不带	端接样式	Solder
第一触头极性	PIN	外径	.66 mm [ .026 in ]
触点数	37	位数	37
安装孔直径	3.05 mm [ .12 in ]	外壳材料及表面处理	Steel, Tin Plated
端子柱长度	3.18 mm [ .125 in ]	接触镀层厚度	Flash
外壳与棱镜材料	否	外壳尺寸，连接器布局	4 (DC, C)

产品信息

备注	插头预装了尺寸 20 DF 柱形公端子	类型	D-Subminiature
连接器性别	Male	系列	HD-20
产品特性	Grounding Indents	可密封	否
预装	是	产品子类型	连接器
端口数	1	其他规格	是

环境参数

工作温度

-55°C ~ 105°C

封装热阻

1.57 – 2.36 mm [ .062 – .093 in ]
