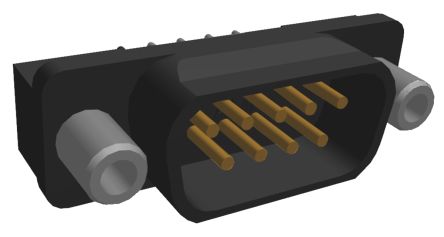

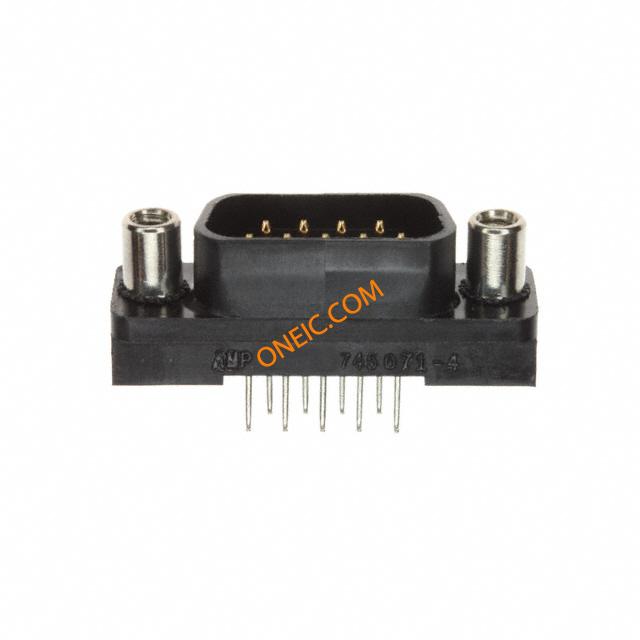

745071-4

制造商	TE Connectivity Ltd.
描述	Conn D-Subminiature PIN 9 POS 2.74mm Solder ST Thru-Hole 9 Terminal 1 Port D-Sub Standard Connectors HD-20 9P PLUG 340 Standard Board Mount Connectors CONN D-SUB PLUG STR 9POS PCB AU Conn D-Subminiature PIN 9 POS 2.74mm Solder ST Thru-Hole 9 Terminal 1 Port Product Highlights:Number of Positions = 9PlugPCB Mount Angle = VerticalProduct Series = HD 20With Mating Connector LockSearch Keywords:Subminiature D, AMPLIMITE, MIL-C-24308, DIN 41652, Mark II, Mark III, DIN 41494, box to box, military/aerospace, 13C3, 3C3, HD-22, ACTION PIN, d-sub, d sub, dsub TE Connectivity Amplimite HD-20 系列 2.74mm 节距 9 路直向通孔安装 PCB D-sub 连接器插头 09 PLUG SP/AP SCRLK
分类	连接器解决方案D-Sub连接器

对参数有疑问？问 AI 助手

商业参数

其他名称	A23231	产品类别	D-Sub Standard Connectors
标准包装数量	Rail / Tube	工厂包装数量	17

合规参数

RoHS	No	无铅定义	Wave solder capable to 240Â°C, Wave solder capable to 260Â°C, Wave solder c
认可国家	UL E28476	RoHS/ELV合规状态	ELV compliant, 5 of 6 Compliant
材料阻燃等级	UL 94V-0

电气参数

接地方式	Without	额定电压	125V
连接器阻抗	母端螺钉锁，固定	最大额定电流	6A

机械参数

颜色	Black	深度	10.41mm
间距	2.74 mm	宽度	12.09mm
长度	30.89mm	密封型	No
外形尺寸(长x宽)	1	包装方式	Tube
壳体颜色	黑色	外壳尺寸	1
方向	直	端接方式	Solder
触头类型	Signal	柱间距	.108
第二连接器	With	触点形状	Round
安装类型	Through Hole	连接器类型	Plug, Male Pins
接触镀层	Gold	法兰特征	Mating Side; Female Screwlock (4-40)
接地类型	Without	安装样式	Through Hole
排数	2	电路板厚度	0.093 â 0.125 [2.36 â 3.18]
连接器样式	D-Sub	插入件材料	黄铜
锁定特性	Female Screwlocks, Fixed	外形（宽 x 高）	Standard
触头材料	Brass	壳体材料	Thermoplastic
安装特性	安装孔	包装数量	17
面板安装类型	Without	尺寸/外形	0.66 [.026]
接地凹痕	Without	端接样式	Through Hole
连接器颜色	None	外径	.66 mm [ .026 in ]
触点数	9	位数	9
外壳尺寸-插件	All Plastic	端子螺钉表面处理	镀镍铜薄层
安装孔直径	3.05 [.120]	端子柱长度	4.32 [0.170]
接触镀层厚度	Flash	螺钉材料 - 镀层	Brass
外壳与棱镜材料	是	外壳尺寸，连接器布局	1 (DE, E)

产品信息

备注	Plugs are preloaded with size 20 DF posted pin contacts	类型	D-Subminiature
连接器性别	PIN	系列	HD-20
可密封	否	制造商全称	AMP
预装	是	产品子类型	连接器
基础产品编号	745071	其他规格	4-40 UNC，包容式螺钉锁

环境参数

工作温度

-55°C ~ 105°C

封装热阻

2.36 – 3.18 mm [ .093 – .125 in ]
