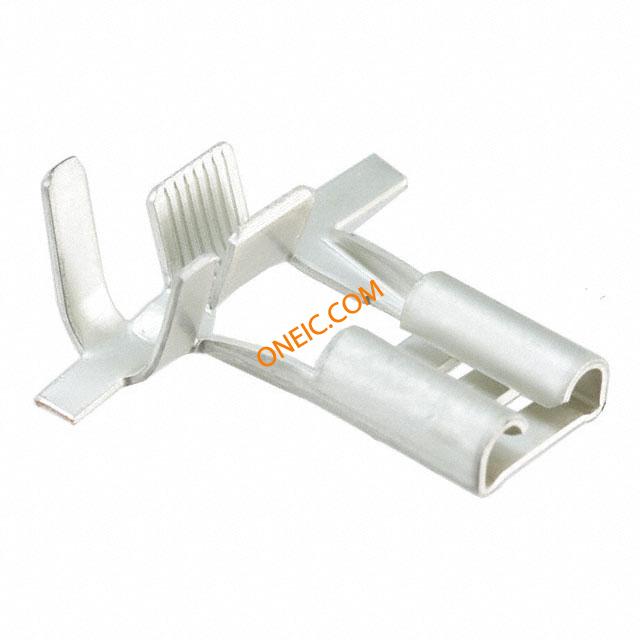

63944-1
| 制造商 | TE Connectivity Ltd. |
| 描述 | Quick Disconnect Terminal 12-16AWG F Tin Strip Terminals RCPT 250 FLG FAST AMVAR TPPHBZ FASTON Uninsulated Receptacles & Housings CONN RECPT FLAG 12-16AWG 0.250 FASTON Uninsulated Receptacles & Housings Product Highlights:ReceptacleTab Fit = 6.35 x 0.81 mmBoard Mount = NoReceptacle Style = FlagInsulation SupportSearch Keywords:Quick Connect/Disconnect Tabs and Receptacles, relay connectors, fast-on, AMPIP, Blade Receptacle, Blade Tab, Packard Style Tab, E-SPRING CONN QC RCPT 12-16AWG 0.250 RCPT 250 FLG FAST AMVAR TPPHBZ |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Faston Terminals | 其他名称 | A111575CT |
| 标准包装规格 | 9,000 | 标准包装数量 | 180,000 |
合规参数
| RoHS | RoHS Compliant | 无铅定义 | Not relevant for lead free process |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | ||
电气参数
| 最大频率 | Single | 开关功能 | 快速断开, 快速断开 |
| 连接器类型 - 电压输入 | Without | ||
机械参数
| 表面处理 | Tin | 材料（通用） | Phosphor Bronze |
| 包装方式 | Tape & Reel (TR) | 插片宽度 | 6.35 x 0.81 [.250 x .032] |
| 厚度 | 0.46 [0.018] | 电缆类型 | Magnet Wire |
| 绝缘类型 | Non-Insulated | 插片长度 | 0.305" (7.75mm) |
| 导线线规 | 12-16 AWG | 端接方式 | Crimp |
| 安装类型 | Free Hanging (In-Line), Right Angle | 插片厚度 | 0.032" (0.81mm) |
| 端子类型 | Angled - 90°, Flag | 电缆材料 | Yes |
| 连接器类型 | Yes | 接触镀层 | Tin |
| 连接器样式 | Flag | 连接器用途 | Wire & Cable |
| 箔压接区域 | F-Crimp | 插入件材料 | 磷青铜 |
| 插入力 | Normal | 触头材料 | Phosphor Bronze |
| 总长度 | Premier | 包装数量 | Strip |
| 导线端接方式 | No | 绝缘高度 | Insulation Support |
| 端接样式 | 标记 | 适用端子尺寸 | 3.05 – 4.32 mm [ .12 – .17 in ] |
| 绝缘直径 | 3.05-4.32 [.120-.170] | 绝缘材料 - 类型 | No |
| 总厚度 | .46 mm [ .018 in ] | 法兰上方插针尺寸 | 6.35 mm [ .25 in ] |
| 法兰下方引脚尺寸 | .81 mm [ .032 in ] | 线规或范围 - mm² | 1.25-3.00² [16-12] |
| 第二连接器安装特性 | No | ||
产品信息
| 备注 | Right handed flag. | 连接器性别 | Female |
| 系列 | 250 | 制造商全称 | AMP |
| 产品子类型 | Receptacle | 专有名称 | AMPLIVAR |
