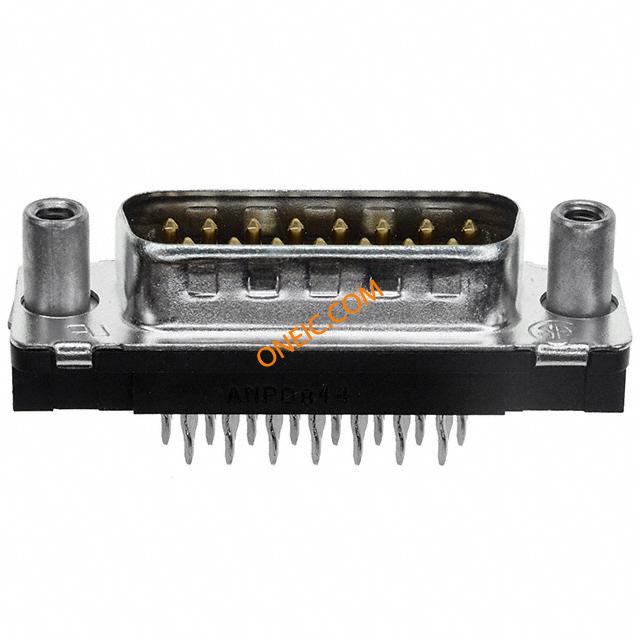

5787177-1

制造商	TE Connectivity Ltd.
描述	Conn D-Subminiature PIN 15 POS 2.74mm Press Fit ST Thru-Hole 15 Terminal 1 Port D-Sub Standard Connectors 15P PLUG ACT PIN/MS Standard Board Mount Connectors CONN D-SUB PLUG STR 15POS 30GOLD Conn D-Subminiature PIN 15 POS 2.74mm Press Fit ST Thru-Hole 15 Terminal 1 Port Product Highlights:Number of Positions = 15PlugPCB Mount Angle = VerticalProduct Series = HD 20With Mating Connector LockSearch Keywords:Subminiature D, AMPLIMITE, MIL-C-24308, DIN 41652, Mark II, Mark III, DIN 41494, box to box, military/aerospace, 13C3, 3C3, HD-22, ACTION PIN, d-sub, d sub, dsub 15 PLUG ACT PIN/MS (SL)
分类	连接器解决方案D-Sub连接器

对参数有疑问？问 AI 助手

商业参数

产品类别	D-Sub Standard Connectors	标准包装数量	Trays
工厂包装数量	104

合规参数

RoHS	RoHS Compliant	标准	UL E28476
抗辐射加固	No	无铅定义	Not relevant for lead free process
RoHS/ELV合规状态	RoHS compliant, ELV compliant	材料阻燃等级	UL 94V-0

电气参数

接地方式

Without

连接器阻抗

母端螺钉锁，4-40 UNC

机械参数

颜色	Black	深度	12.55 mm
间距	2.74 mm	高度	11.83 mm
密封型	No	外形尺寸(长x宽)	2
包装方式	Tray	壳体颜色	黑色
外壳尺寸	2	端接方式	Press Fit
触头类型	Signal	外壳表面处理	铜镀锡
第二连接器	With	安装类型	Through Hole
外壳镀层	Tin over Copper	连接器类型	Plug, Male Pins
接触镀层	Gold	法兰特征	Mating Side; Female Screwlock (4-40)
接地类型	Without	安装样式	Through Hole
排数	2	外壳材料（壳体）	Steel
电路板厚度	0.093 [2.36]	连接器样式	D-Sub
插入件材料	铜合金	锁定特性	Female Screwlocks, 4-40 UNC
外形（宽 x 高）	Medium	触头材料	Copper Alloy
壳体材料	Thermoplastic	总长度	30.81 mm
安装特性	作用/符合标准的尾, 安装孔	包装数量	104
面板安装类型	Without	接地凹痕	With
端接样式	Solder	连接器颜色	None
触点数	15	位数	15
外壳尺寸-插件	Front Metal Shell	安装孔直径	3.05 [.120]
外壳材料及表面处理	Steel, Tin Plated	端子柱长度	5.80 [0.228]
接触镀层厚度	Flash	螺钉材料 - 镀层	Zinc
外壳与棱镜材料	否	外壳尺寸，连接器布局	2 (DA, A)

产品信息

类型	D-Subminiature	连接器性别	PIN
系列	HD-20	产品特性	Grounding Indents
可密封	否	制造商全称	AMP
预装	是	产品子类型	连接器
端口数	1 Port

环境参数

工作温度

-55°C ~ 105°C

封装热阻

2.36 mm [ .093 in ]
