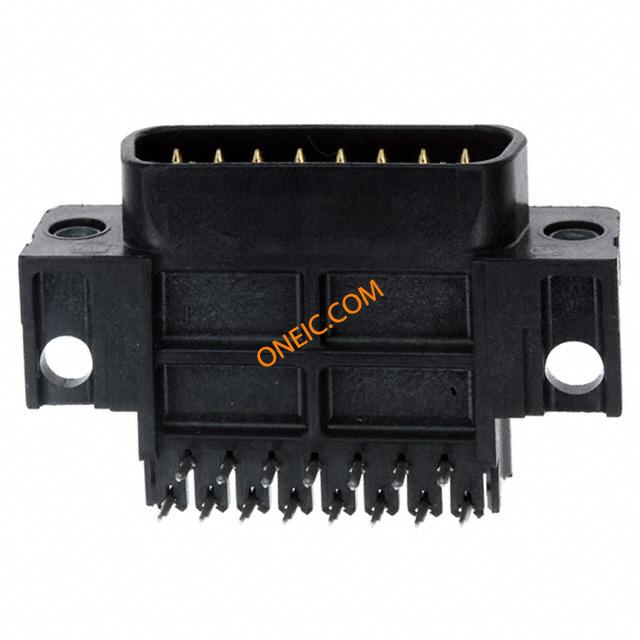

点击放大查看

5748872-1

制造商	TE Connectivity Ltd.
描述	Conn D-Subminiature PIN 15 POS 2.76mm Solder RA Thru-Hole 15 Terminal 1 Port D-Sub Standard Connectors AMP III PLUG 15P RA 590 THD IN Standard Board Mount Connectors CONN D-SUB PLUG R/A 15POS Standard Board Mount Connectors Product Highlights:15 PositionsHousing Gender = PlugPCB Mount Angle = Right AngleProduct Series = HD 20With Mating Connector LockSearch Keywords:Subminiature D, AMPLIMITE, MIL-C-24308, DIN 41652, Mark II, Mark III, DIN 41494, box to box, military/aerospace, 13C3, 3C3, HD-22, ACTION PIN, d-sub, d sub, dsub AMP III PLUG 15P RA 590 THD INS
分类	连接器解决方案D-Sub连接器

对参数有疑问？问 AI 助手

商业参数

标准包装规格	112	产品类别	D-Sub Standard Connectors
标准包装数量	Trays	工厂包装数量	112

合规参数

RoHS	RoHS Compliant	无铅定义	Wave solder capable to 240Â°C, Wave solder capable to 260Â°C, Wave solder c
RoHS/ELV合规状态	RoHS compliant, ELV compliant	材料阻燃等级	UL 94V-0

电气参数

接地方式	Without	额定电压	125V
连接器阻抗	螺纹插针	最大额定电流	6A

机械参数

颜色	Black	间距	2.76 mm
密封型	No	外形尺寸(长x宽)	2
包装方式	Tray	壳体颜色	黑色
引脚样式	Round	外壳尺寸	2
端接方式	Solder	触头类型	Signal
第二连接器	With	触点形状	Round
安装类型	Through Hole	连接器类型	Plug, Male Pins
接触镀层	Gold	法兰特征	Housing/Shell (4-40)
接地类型	Without	安装样式	Through Hole
排数	2	电路板厚度	0.093 [2.36]
连接器样式	D-Sub	插入件材料	Zinc
锁定特性	Threaded Inserts	材料表面处理	Clear Chromate
外形（宽 x 高）	Standard	触头材料	Brass
壳体材料	Thermoplastic	安装特性	安装孔
包装数量	112	面板安装类型	Without
尺寸/外形	0.66 [.026]	接地凹痕	Without
外形尺寸长x宽x高	14.99 [.590]	端接样式	Through Hole
连接器颜色	None	外径	.66 mm [ .026 in ]
触点数	15	位数	15
外壳尺寸-插件	All Plastic	安装孔直径	3.18 [.125]
端子柱长度	3.18 [0.125]	接触镀层厚度	30µin (0.76µm)
外壳与棱镜材料	是	外壳尺寸，连接器布局	2 (DA, A)

产品信息

备注	Plugs are preloaded with size 20 DF posted pin contacts	类型	D-Subminiature
连接器性别	PIN	系列	HD-20
可密封	否	制造商全称	AMP
预装	是	产品子类型	连接器

环境参数

工作温度

-55°C ~ 105°C

封装热阻

2.36 mm [ .093 in ]
