点击放大查看

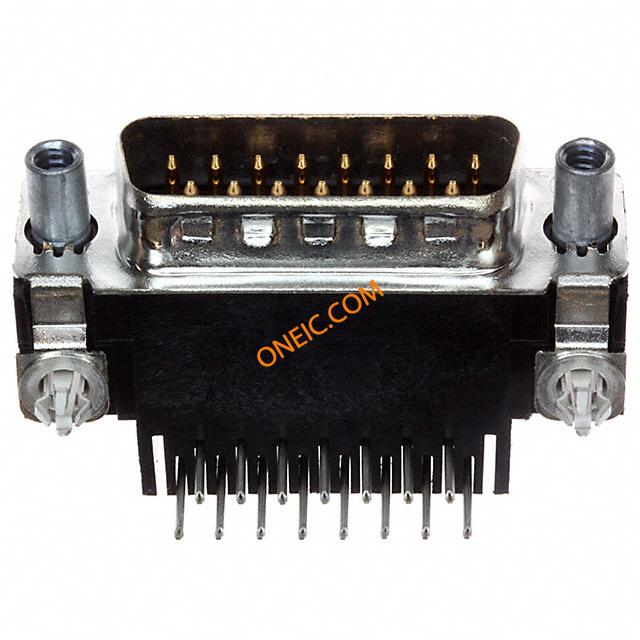

5747833-6

制造商	TE Connectivity Ltd.
描述	Conn D-Subminiature PIN 15 POS 2.74mm Solder RA Thru-Hole 15 Terminal 1 Port D-Sub Standard Connectors 15P MSFL PLUG RA 590 Standard Board Mount Connectors CONN D-SUB PLUG R/A 15POS Conn D-Subminiature PIN 15 POS 2.74mm Solder RA Thru-Hole 15 Terminal 1 Port Product Highlights:Number of Positions = 15PlugPCB Mount Angle = Right AngleProduct Series = HD 20With Mating Connector LockSearch Keywords:Subminiature D, AMPLIMITE, MIL-C-24308, DIN 41652, Mark II, Mark III, DIN 41494, box to box, military/aerospace, 13C3, 3C3, HD-22, ACTION PIN, d-sub, d sub, dsub 15 MSFL PLUG RA 590 (SL,FM,BL)
分类	连接器解决方案D-Sub连接器

对参数有疑问？问 AI 助手

商业参数

其他名称	A35151	产品类别	D-Sub Standard Connectors
标准包装数量	Rail / Tube	工厂包装数量	13

合规参数

RoHS	RoHS Compliant	抗辐射加固	No
无铅定义	Wave solder capable to 240Â°C, Wave solder capable to 260Â°C, Wave solder c	RoHS/ELV合规状态	RoHS compliant, ELV compliant
材料阻燃等级	UL 94V-0

电气参数

接地方式	Without	额定电压	125V
连接器阻抗	母端螺钉锁，4-40 UNC	最大额定电流	6A

机械参数

颜色	Black	深度	24.51 mm
间距	2.74 mm	高度	12.55 mm
密封型	No	外形尺寸(长x宽)	2
镀层	Tin	材料（通用）	Copper Alloy
包装方式	Tube	屏蔽	否
壳体颜色	黑色	引脚样式	Round
外壳尺寸	2	端接方式	Solder
触头类型	Signal	柱间距	.108
外壳表面处理	锡	第二连接器	With
触点形状	Round	安装类型	Through Hole
外壳镀层	Tin	连接器类型	Plug, Male Pins
接触镀层	Gold	法兰特征	Mating Side; Female Screwlock (4-40)
接地类型	With	尖端材料（笔尖）	Tin
安装样式	Through Hole	排数	2
壳体镀层	锡	外壳材料（壳体）	Steel
电路板厚度	0.062 [1.57]	连接器样式	D-Sub
插入件材料	黄铜	锁定特性	Female Screwlocks, Fixed
磁芯材质	黄铜	外形（宽 x 高）	Standard
触头材料	Brass	壳体材料	Thermoplastic
总长度	39.14 mm	安装特性	板锁
包装数量	13	面板安装类型	Without
尺寸/外形	0.66 [.026]	接地凹痕	With
外形尺寸长x宽x高	14.99 [.590]	端接样式	Through Hole
连接器颜色	None	外径	.66 mm [ .026 in ]
触点数	15	位数	15
外壳尺寸-插件	Front Metal Shell	端子螺钉表面处理	透明铬酸盐
安装孔直径	3.18 [.125]	外壳材料及表面处理	Steel, Tin Plated
端子柱长度	3.18 [0.125]	接触镀层厚度	Flash
螺钉材料 - 镀层	Clear Chromate	触点材料 - 镀层	锌
外壳与棱镜材料	否	后壳材料及镀层	锡
外壳尺寸，连接器布局	2 (DA, A)

产品信息

备注	Plugs are preloaded with size 20 DF posted pin contacts	类型	D-Subminiature
连接器性别	PIN	系列	HD-20
产品特性	Board Lock, Ground Strap, Grounding Indents	可密封	否
制造商全称	AMP	预装	是
产品子类型	连接器	端口数	1 Port
其他规格	是

环境参数

工作温度

-55°C ~ 105°C

封装热阻

1.57 mm [ .062 in ]
