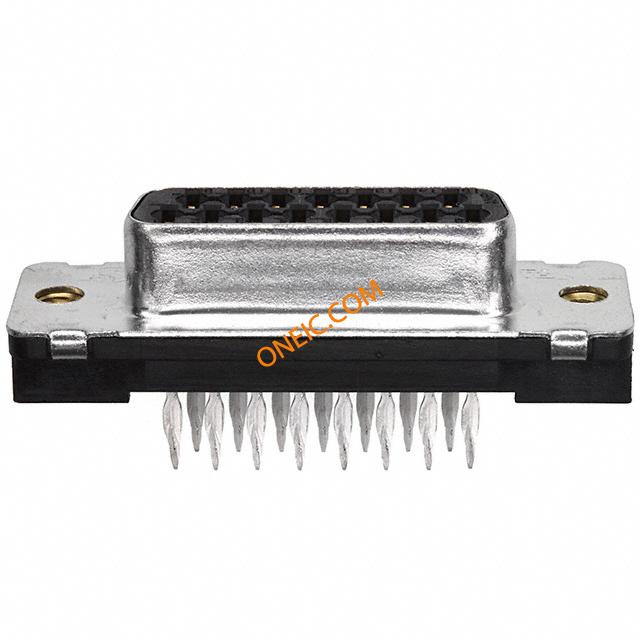

5747141-2

点击放大查看

5747141-2

制造商
TE Connectivity Ltd.
描述Conn D-Subminiature SKT 15 POS 2.74mm Press Fit ST Thru-Hole 15 Terminal 1 Port D-Sub Standard Connectors 15P RCPT ACT PIN/MS MED INSERT Standard Board Mount Connectors CONN D-SUB RCPT STR 15POS 30GOLD 15 RCPT ACT PIN/MS MED INSRT 15 RCPT ACT PIN/MS MED INSRT Search Keywords:Subminiature D, AMPLIMITE, MIL-C-24308, DIN 41652, Mark II, Mark III, DIN 41494, box to box, military/aerospace, 13C3, 3C3, HD-22, ACTION PIN, d-sub, d sub, dsub
分类
对参数有疑问?问 AI 助手

商业参数

标准包装规格104产品类别D-Sub Standard Connectors
标准包装数量Trays工厂包装数量104

合规参数

RoHSRoHS Compliant无铅定义Not relevant for lead free process
RoHS/ELV合规状态RoHS compliant, ELV compliant材料阻燃等级UL 94V-0

电气参数

接地方式Without连接器阻抗螺纹插针,4-40 UNC, 螺纹插针,4-40 UNC

机械参数

颜色Black间距2.74 mm
密封型No外形尺寸(长x宽)2
包装方式Tray壳体颜色黑色
轴径尺寸.012外壳尺寸2
端接方式Press Fit触头类型Signal
柱间距.108外壳表面处理
第二连接器With安装类型Through Hole
外壳镀层Tin连接器类型Receptacle, Female Sockets
接触镀层Gold法兰特征Housing/Shell (4-40)
接地类型Without安装样式Through Hole
排数2外壳材料(壳体)Steel
电路板厚度0.093 [2.36]连接器样式D-Sub
插入件材料Brass锁定特性Threaded Insert, 4-40 UNC
外形(宽 x 高)Standard触头材料Copper Alloy
壳体材料Thermoplastic安装特性作用/符合标准的尾, 安装孔
包装数量104面板安装类型Without
接地凹痕Without端接样式Through Hole
连接器颜色None触点数15
位数15外壳尺寸-插件Front Metal Shell
安装孔直径3.05 [.120]外壳材料及表面处理Steel, Tin Plated
端子柱长度5.80 [0.228]接触镀层厚度Flash
外壳与棱镜材料外壳尺寸,连接器布局2 (DA, A)

产品信息

类型D-Subminiature连接器性别SKT
系列HD-20可密封
制造商全称AMP预装
产品子类型连接器

环境参数

工作温度-55°C ~ 105°C封装热阻2.36 mm [ .093 in ]
