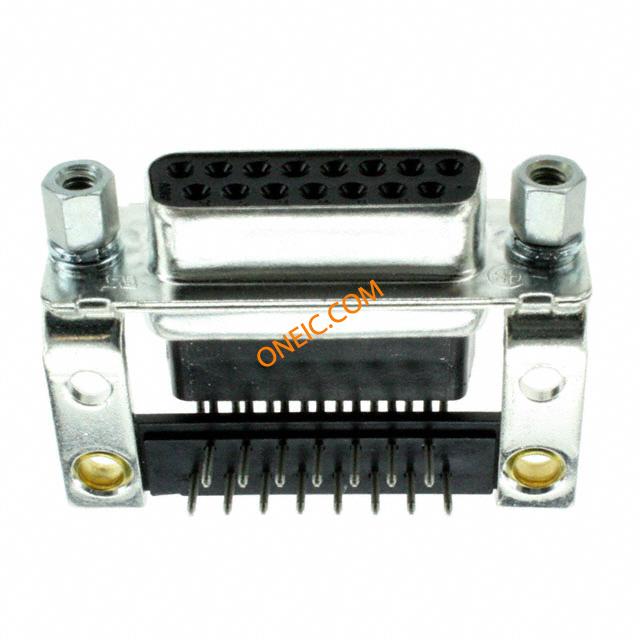

5747021-2
| 制造商 | TE Connectivity Ltd. |
| 描述 | D-Sub Standard Connectors 15P RCPT RA/MS STD/SL Standard Board Mount Connectors CONN DSUB RCPT 15POS T/H RA GOLD Standard Board Mount Connectors Product Highlights:Number of Positions = 15ReceptaclePCB Mount Angle = Right AngleProduct Series = HD 20With Mating Connector LockSearch Keywords:Subminiature D, AMPLIMITE, MIL-C-24308, DIN 41652, Mark II, Mark III, DIN 41494, box to box, military/aerospace, 13C3, 3C3, HD-22, ACTION PIN, d-sub, d sub, dsub |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装规格 | 112 | 产品类别 | D-Sub Standard Connectors |
| 标准包装数量 | 112 | 工厂包装数量 | 112 |
合规参数
| RoHS | RoHS Compliant | 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 接地方式 | Without | 额定电压 | 125V |
| 最大额定电流 | 6A | ||
机械参数
| 颜色 | Black | 密封型 | No |
| 包装方式 | Tray | 外壳尺寸 | 2 |
| 端接方式 | Solder | 触头类型 | Signal |
| 第二连接器 | With | 触点形状 | Square |
| 安装类型 | Right Angle | 外壳镀层 | Tin |
| 连接器类型 | Receptacle, Female Sockets | 接触镀层 | Gold |
| 法兰特征 | Mating Side; Female Screwlock (4-40) | 接地类型 | Without |
| 安装样式 | Through Hole | 排数 | 2 |
| 外壳材料（壳体） | Steel | 电路板厚度 | 0.093 [2.36] |
| 连接器样式 | D-Sub | 插入件材料 | Thermoplastic |
| 锁定特性 | Female Screwlocks, 4-40 UNC | 触头材料 | Phosphor Bronze |
| 壳体材料 | Polyamide (PA), Nylon, Glass Filled | 面板安装类型 | Without |
| 尺寸/外形 | 0.64 [.025] | 接地凹痕 | Without |
| 外形尺寸 长x宽x高 | 13.84 [.545] | 端接样式 | Through Hole |
| 连接器颜色 | None | 触点数 | 15 |
| 位数 | 15 | 外壳尺寸-插件 | Full Metal |
| 安装孔直径 | 3.05 [.120] | 外壳材料及表面处理 | Steel, Tin Plated |
| 端子柱长度 | 3.18 [0.125] | 接触镀层厚度 | Flash |
| 螺钉材料 - 镀层 | Steel | 外壳尺寸，连接器布局 | 2 (DA, A) |
产品信息
| 备注 | All receptacles are preloaded with size 20 DF posted socket contacts | 连接器性别 | Receptacle |
| 系列 | HD-20 | 产品特性 | Mounting Brackets |
| 制造商全称 | AMP | ||
环境参数
| 工作温度 | -55°C ~ 105°C | ||
