5745079-6
| 制造商 | TE Connectivity Ltd. |

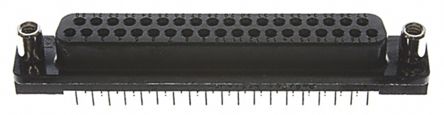

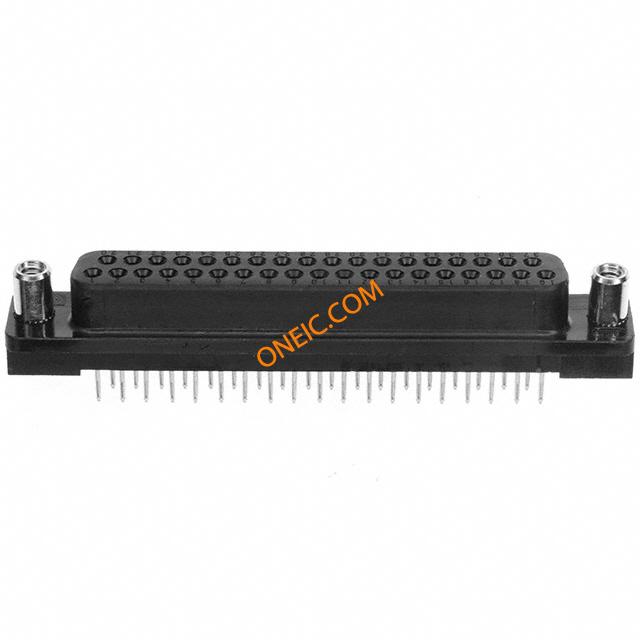

| 描述 | Conn D-Subminiature SKT 37 POS 2.77mm Solder ST Thru-Hole 37 Terminal 1 Port D-Sub Standard Connectors HD-20 RCPT 37P VERT FFSCRLK Standard Board Mount Connectors CONN D-SUB RCPT STR 37POS PCB AU Conn D-Subminiature SKT 37 POS 2.77mm Solder ST Thru-Hole 37 Terminal 1 Port Product Highlights:37 PositionsReceptaclePCB Mount Angle = VerticalProduct Series = HD 20With Mating Connector LockSearch Keywords:Subminiature D, AMPLIMITE, MIL-C-24308, DIN 41652, Mark II, Mark III, DIN 41494, box to box, military/aerospace, 13C3, 3C3, HD-22, ACTION PIN, d-sub, d sub, dsub Conn;D-Sub;PCBPlug;37Pos;STR;HD-20Series;20AWG;AllPlasticShell TE Connectivity Amplimite HD-20 系列 2.77mm 节距 37 路 直向 通孔安装 PCB D-sub 连接器 插座 HD-20 RCPT 37P VERT FFSCRLK |
| 分类 |
商业参数
| 产品类别 | D-Sub Standard Connectors | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 7 | ||
合规参数
| RoHS | RoHS Compliant | 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 接地方式 | Without | 额定电压 | 125V |
| 连接器阻抗 | 母端螺钉锁，固定 | 最大额定电流 | 6A |
机械参数
| 颜色 | Black | 深度 | 10.41mm |
| 间距 | 2.77 mm | 宽度 | 12.17mm |
| 长度 | 69.39mm | 密封型 | No |
| 外形尺寸(长x宽) | 4 | 包装方式 | Tube |
| 壳体颜色 | 黑色 | 引脚样式 | Round |
| 外壳尺寸 | 4 | 方向 | 直 |
| 端接方式 | Solder | 触头类型 | Signal |
| 柱间距 | .108 | 第二连接器 | With |
| 触点形状 | Round | 安装类型 | Through Hole |
| 连接器类型 | Receptacle, Female Sockets | 接触镀层 | Gold |
| 法兰特征 | Mating Side; Female Screwlock (4-40) | 接地类型 | Without |
| 安装样式 | Through Hole | 排数 | 2 |
| 电路板厚度 | 0.093 â 0.125 [2.36 â 3.18] | 连接器样式 | D-Sub |
| 插入件材料 | 磷青铜 | 锁定特性 | Female Screwlocks, Fixed |
| 外形（宽 x 高） | Standard | 触头材料 | Phosphor Bronze |
| 壳体材料 | Thermoplastic | 安装特性 | 安装孔 |
| 包装数量 | 7 | 面板安装类型 | Without |
| 尺寸/外形 | 0.66 [.026] | 接地凹痕 | Without |
| 端接样式 | Through Hole | 连接器颜色 | None |
| 外径 | .66 mm [ .026 in ] | 触点数 | 37 |
| 位数 | 37 | 外壳尺寸-插件 | All Plastic |
| 端子螺钉表面处理 | 镀镍铜薄层 | 安装孔直径 | 3.05 [.120] |
| 端子柱长度 | 4.32 [0.170] | 接触镀层厚度 | 30µin (0.76µm) |
| 螺钉材料 - 镀层 | Brass | 外壳与棱镜材料 | 是 |
| 外壳尺寸，连接器布局 | 4 (DC, C) | ||
产品信息
| 备注 | All receptacles are preloaded with size 20 DF posted socket contacts | 类型 | D-Subminiature |
| 连接器性别 | SKT | 系列 | HD-20 |
| 可密封 | 否 | 制造商全称 | AMP |
| 预装 | 是 | 产品子类型 | 连接器 |
| 基础产品编号 | 5745079 | 其他规格 | 4-40 UNC，包容式螺钉锁 |
环境参数
| 工作温度 | -55°C ~ 105°C | 封装热阻 | 2.36 – 3.18 mm [ .093 – .125 in ] |
