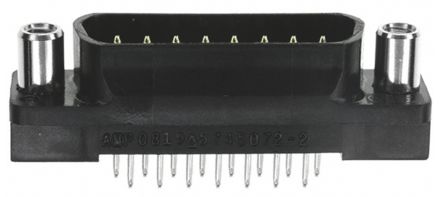

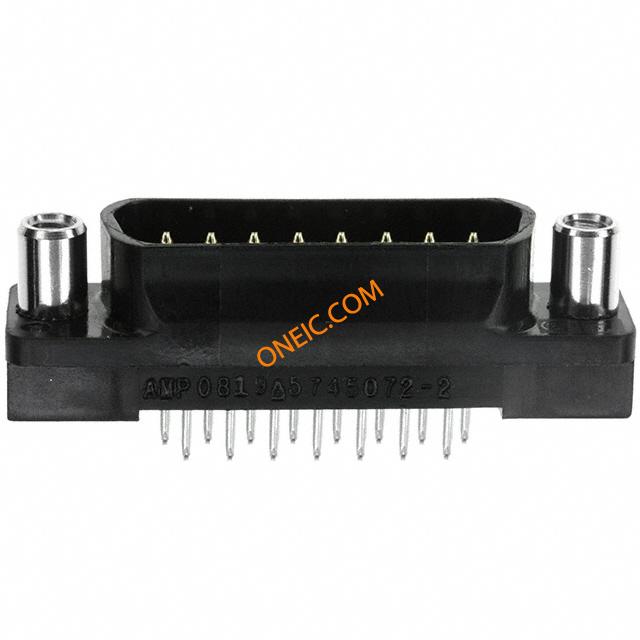

5745072-2

制造商	TE Connectivity Ltd.
描述	Conn D-Subminiature PIN 15 POS 2.74mm Solder ST Thru-Hole 15 Terminal 1 Port D-Sub Standard Connectors DSUB A15P V/MNT CONN D-SUB PLUG VERT 15POS Conn D-Subminiature PIN 15 POS 2.74mm Solder ST Thru-Hole 15 Terminal 1 Port Product Highlights:15 PositionsWith ContactsHousing Gender = PlugPCB Mount Angle = VerticalProduct Series = HD 20Search Keywords:Subminiature D, AMPLIMITE, MIL-C-24308, DIN 41652, Mark II, Mark III, DIN 41494, box to box, military/aerospace, 13C3, 3C3, HD-22, ACTION PIN, d-sub, d sub, dsub Conn;D-Sub;PCBPlug;15Pos;STR;HD-20Series;20AWG;AllPlasticShell TE Connectivity Amplimite HD-20 系列 2.74mm 节距 15 路直向通孔安装 PCB D-sub 连接器插头 HD-20 PLUG 15P VERT FFSCRLK
分类	连接器解决方案D-Sub连接器

对参数有疑问？问 AI 助手

商业参数

产品类别	D-Sub Standard Connectors	标准包装数量	Rail / Tube
工厂包装数量	13

合规参数

RoHS	RoHS Compliant	抗辐射加固	No
材料阻燃等级	UL 94V-0

电气参数

接地方式	Without	额定电压	125V
连接器阻抗	母端螺钉锁，固定	最大额定电流	6A

机械参数

颜色	Black	深度	10.41 mm
间距	2.74 mm	宽度	12.09mm
高度	12.09 mm	长度	39.14mm
外形尺寸(长x宽)	2	包装方式	Tube
屏蔽	否	壳体颜色	黑色
绝缘类型	Insulated	引脚样式	Round
外壳尺寸	2	方向	直
端接方式	Solder	触头类型	Signal
柱间距	.109	第二连接器	With
安装类型	Through Hole	连接器类型	Plug, Male Pins
接触镀层	Gold	法兰特征	Mating Side; Female Screwlock (4-40)
接地类型	不带	安装样式	Through Hole
排数	2	连接器样式	D-Sub
插入件材料	黄铜	触头材料	Brass
壳体材料	Polyester	总长度	39.14 mm
安装特性	安装孔	包装数量	13
面板安装类型	不带	尺寸/外形	39.14 x 12.09 x 8.36mm
接地凹痕	Without	端接样式	Solder
外径	.66 mm [ .026 in ]	触点数	15
绝缘材料 - 类型	Thermoplastic, Glass Filled	位数	15
外壳尺寸-插件	All Plastic	端子螺钉表面处理	镀镍铜薄层
安装孔直径	3.05 mm [ .12 in ]	端子柱长度	3.18 mm [ .125 in ]
接触镀层厚度	Flash	螺钉材料 - 镀层	黄铜
外壳与棱镜材料	是	外壳尺寸，连接器布局	2 (DA, A)

产品信息

备注	插头预装了尺寸 20 DF 柱形公端子	类型	D-Subminiature
连接器性别	PIN	系列	HD-20
可密封	否	预装	是
产品子类型	连接器	端口数	1 Port
基础产品编号	5745072	其他规格	4-40 UNC，包容式螺钉锁

环境参数

工作温度

-55°C ~ 105°C

封装热阻

1.57 – 2.36 mm [ .062 – .093 in ]
