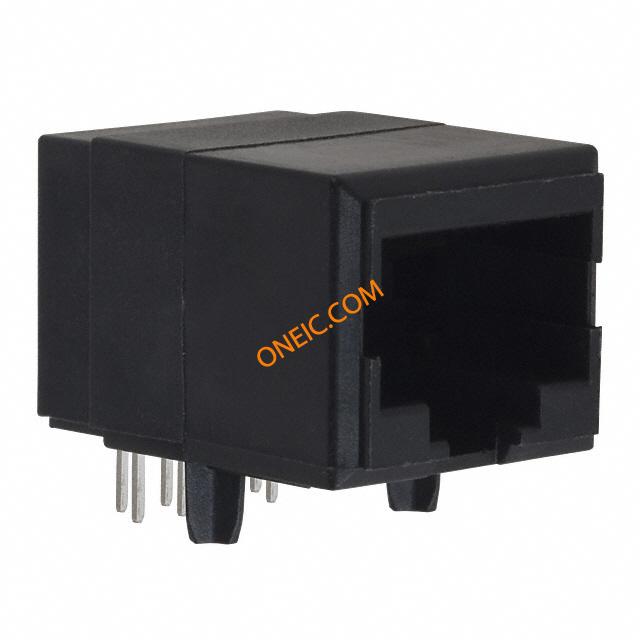

点击放大查看
5558065-1
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn RJ-45 F 10 POS 2.54mm Solder RA Thru-Hole 10 Terminal 1 Port Tray Cat 3 PCB Mounted Jacks - Single Port, Multi-port and Stacked CONN MOD JACK R/A 10P10C Cat 3 RJ45 PCB right angle modular jack Modular Connectors / Ethernet Connectors 1 PORT 10P Conn RJ-45 F 10 POS 2.54mm Solder RA Thru-Hole 10 Terminal 1 Port Tray Cat 3 Product Highlights:JackSingle Port Configuration1 x 1 Jack ConfigurationJack Type = RJ45Number of Positions = 10Search Keywords:FCC Part 68, REA PE-76, UL 1863, Communication Circuit Accessories, near end crosstalk (NEXT), EIA/TIA 568A, modular jacks, phone jacks, input/output, box to box, pcb mounted jacks, VAO CAT3 RJ45 MODULAR JACK, 10POS, 1 PORT ModJack;RightAngle;10Position;Cat3 MJ ASSY,10POS,R/A,LPF |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Modular Connectors / Ethernet Connectors | 标准包装数量 | Trays |
| 工厂包装数量 | 1 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85369010 |
| 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c | 认证机构 | UL,CSA |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| LED | Without | 额定电压 | 150VAC |
| 最大额定电流 | 1.5A | 连接器类型 - 电压输入 | Cat3 |
机械参数
| 颜色 | Black | 间距 | 2.54 mm |
| 重量 | 0.005 | LED颜色 | Does Not Contain LED |
| 锁定类型 | Standard | 包装方式 | Tray |
| 屏蔽 | Unshielded | 方向 | 90° Angle (Right) |
| 屏蔽类型 | No | 端接方式 | Solder |
| 反向插孔 | No | 安装类型 | Through Hole |
| 卡扣方向（或“接线片方向”） | Down | 行程角度 | Right |
| 连接器类型 | RJ45 | 接触镀层 | Tin over Nickel |
| 法兰特征 | No | 接地类型 | Without |
| 安装样式 | Thru Hole | 排数 | 1 |
| 电路板厚度 | 1.57 [0.062] | 高度（英寸） | 13.39 [0.527] |
| 外形（宽 x 高） | Standard | 触头材料 | Phosphor Bronze |
| 壳体材料 | High Temperature Nylon | 包装数量 | Tray |
| 面板安装类型 | With | 主要材料 | Modular |
| 端接样式 | Solder | 触点数 | 10 |
| 接触件端接 | :Through Hole Right Angle | 位数 | 10 |
| 电缆未暴露长度 | 3.56 [0.140] | 接触镀层厚度 | 50µin (1.27µm) |
| 每排/每行位置数 | 10P10C | ||
产品信息
| 工作模式 | Single | 类型 | RJ-45 |
| 连接器性别 | F | 系列 | 555 |
| 产品特性 | Board Guide | 端口样式 | Single |
| USOC 编码 | RJ45 | 性能 | Cat3 |
| 编码、键控 | No | 产品子类型 | Jack |
| 规格说明 | RJ45 | 端口数 | 1 |
| 插孔配置 | 1 x 1 | 性能类别 | Cat 3 |
| 位置/触点数量 | 10p10c (RJ50) | ||
环境参数
| 额定等级 | Cat3 | 工作温度 | -40°C ~ 85°C |
