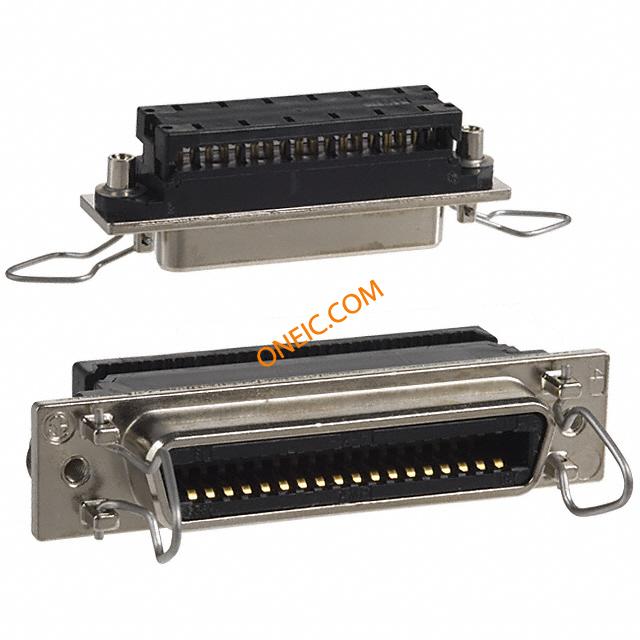

5555983-1
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn SCSI RCP 36 POS 1.27mm IDT RA Cable Mount 36 Terminal 1 Port Preassembled 2.16 [.085] IDC Connectors RCPT ASSY,36POS,SHLD,CHP-LTCH Headers & Wire Housings 36P RCPT ASSY SHLD CHP-LTCH RCPT ASSY,36POS,SHLD,CHP-LTCH Search Keywords:self-extinguishing housing, integral latching system, 0.8mm, .050, .085 Centerline Miniature Ribbon Connectors (CHAMP), ribbon cable, input/output, discrete wire, AMPHENOL, Centronics |
| 分类 |
商业参数
| 商标名 | CHAMP | 标准包装规格 | 100 |
| 产品类别 | Connectors | 标准包装数量 | Trays |
| 工厂包装数量 | 100 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 无铅定义 | Not relevant for lead free process |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | ||
电气参数
| 开关功能 | Bail Lock | 连接器阻抗 | 释放锁 |
机械参数
| 颜色 | Black | 间距 | 1.27 mm |
| 包装方式 | Tray | 屏蔽 | 是 |
| 壳体颜色 | 黑色 | 电缆类型 | Ribbon Cable |
| 螺钉尺寸 | 4-40 | 排间距 | 1.27 mm [ .05 in ] |
| 屏蔽类型 | Yes | 端接方式 | IDT |
| 螺纹尺寸 | 4-40 UNC 2B | 第二连接器 | With |
| 安装类型 | Cable Mount | 外壳镀层 | Nickel |
| 连接器类型 | Receptacle | 接触镀层 | Gold Flash over Nickel |
| 法兰特征 | Board Side (4-40) | 安装样式 | 标准 |
| 排数 | 2 | 外壳材料（壳体） | 聚苯醚 |
| 绑带材料 | Thermoplastic | 连接器样式 | Outer Shroud Contacts |
| 插入件材料 | 铜合金 | 锁定特性 | Bail Lock |
| 外形（宽 x 高） | Standard | 屏蔽材料 | Die Cast Metal |
| 触头材料 | Copper Alloy | 壳体材料 | Thermoplastic |
| 包装数量 | Preassembled | 面板安装类型 | With |
| 端接样式 | IDC | 第一触头极性 | Socket (Female) |
| 触点数 | 36 | 位数 | 36 |
| 排距 - 配合 | 1.27 [0.050] | 接触镀层厚度 | 30µin (0.76µm) |
| 线规或范围 - AWG | 30 – 26 | 线规或范围 - mm² | .05 – .13 |
产品信息
| 类型 | SCSI | 连接器性别 | RCP |
| 系列 | Champ | 产品特性 | Bail Lock, Shielded |
| 制造商全称 | AMP | 产品子类型 | Connector |
