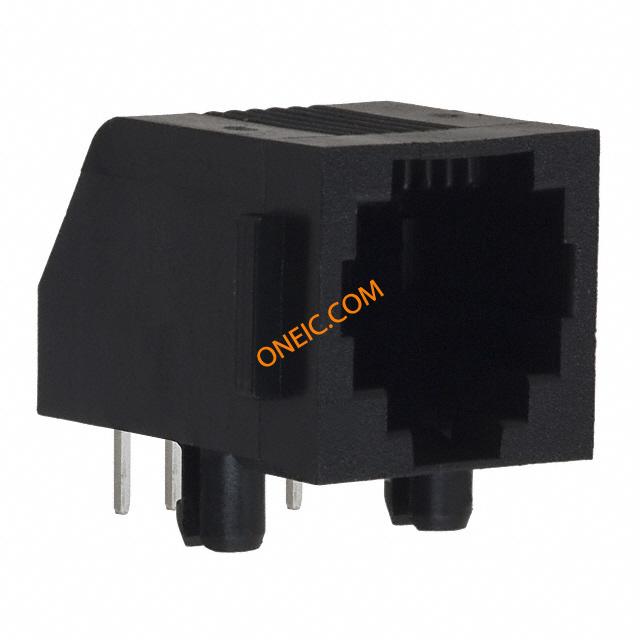

5555163-1
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn RJ-25 F 6 POS 2.64mm Solder RA Thru-Hole 6 Terminal 1 Port Tray Cat 3 PCB Mounted Jacks - Single Port, Multi-port and Stacked CONN MOD JACK R/A 6P6C Cat 3 RJ25 PCB right angle modular jack Modular Connectors / Ethernet Connectors 6P6C LO PRO R/A Conn RJ-25 F 6 POS 2.64mm Solder RA Thru-Hole 6 Terminal 1 Port Tray Cat 3 Product Highlights:JackSingle Port Configuration1 x 1 Jack ConfigurationJack Type = RJ25Number of Positions = 6Search Keywords:FCC Part 68, REA PE-76, UL 1863, Communication Circuit Accessories, near end crosstalk (NEXT), EIA/TIA 568A, modular jacks, phone jacks, input/output, box to box, pcb mounted jacks, VAO CAT3 RJ25 MODULAR JACK, 6POS, 1 PORT Jack;PCBMountedJack;6;Polyester(PBT);PhosphorBronze;0.5in. MJ,LPF,R/A,6P/6C,PNL STOPS,BU |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Modular Connectors / Ethernet Connectors | 标准包装数量 | Trays |
| 工厂包装数量 | 1 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85366910 |
| 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c | 认证机构 | UL,CSA |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| LED | Without | 额定电压 | 15VAC |
| 接触电阻 | 30 mohm | 最大额定电流 | 1.5/Contact A |
| 最小供电电压 | 150VAC | 连接器类型 - 电压输入 | Cat3 |
机械参数
| 颜色 | Black | 深度 | 18.17 mm |
| 间距 | 2.64 mm | 高度 | 12.7 mm |
| 重量 | 0.002 | LED颜色 | Does Not Contain LED |
| 锁定类型 | Standard | 包装方式 | Tray |
| 屏蔽 | Unshielded | 方向 | 90° Angle (Right) |
| 屏蔽类型 | No | 端接方式 | Solder |
| 外壳颜色 | Black | 反向插孔 | No |
| 安装类型 | Through Hole | 卡扣方向（或“接线片方向”） | Down |
| 行程角度 | Right | 连接器类型 | RJ25 |
| 接触镀层 | Tin over Nickel | 法兰特征 | No |
| 接地类型 | Without | 安装样式 | Thru Hole |
| 排数 | 1 | 电路板厚度 | 1.57 [0.062] |
| 高度（英寸） | 12.70 [0.500] | 外形（宽 x 高） | Low |
| 触头材料 | Phosphor Bronze | 壳体材料 | Polyester (PBT) |
| 总长度 | 15.88 mm | 包装数量 | Tray |
| 面板安装类型 | With | 主要材料 | Modular |
| 端接样式 | Solder | 触点数 | 6 |
| 接触件端接 | :Through Hole Right Angle | 位数 | 6 |
| 电缆未暴露长度 | 3.80 [0.150] | 接触镀层厚度 | 50µin (1.27µm) |
| 每排/每行位置数 | 6C | ||
产品信息
| 工作模式 | Single | 类型 | RJ-25 |
| 连接器性别 | F | 系列 | 555 |
| 产品特性 | Board Lock, Panel Stops | 端口样式 | Single |
| USOC 编码 | RJ25 | 性能 | Cat3 |
| 编码、键控 | No | 产品子类型 | Jack |
| 规格说明 | RJ25 | 类别编号 | Cat 3 |
| 端口数 | 1 | 插孔配置 | 1 x 1 |
| 射频系列/标准 | 5555163 | 性能类别 | Cat 3 |
| 加载位置数 | 6 | 位置/触点数量 | 6p6c (RJ11, RJ12, RJ14, RJ25) |
环境参数
| 额定等级 | Cat3 | 工作温度 | -40°C ~ 85°C |
