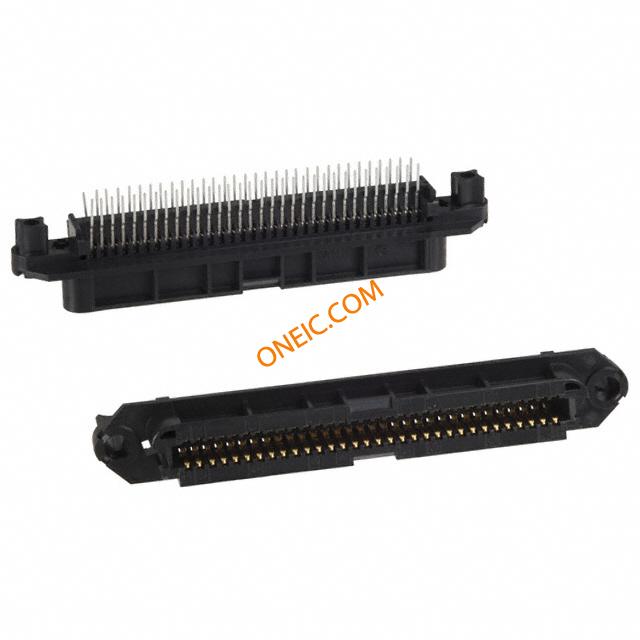

点击放大查看
5552246-1
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn IEEE 488 RCP 64 POS 2.16mm Solder ST Thru-Hole 64 Terminal 1 Port 2.16 [.085] Printed Circuit Board Connectors CONN RECEPT CHAMP 64POS VERT Conn IEEE 488 RCP 64 POS 2.16mm Solder ST Thru-Hole 64 Terminal 1 Port Product Highlights:ReceptacleNumber of Positions = 64PCB Mount Style = VerticalStandard OrientationStandard ProfileSearch Keywords:intermateable, high density, wave solder, edge connector, vertical mount connector, insulation displacement, CHAMP-LOK, shielded, 0.8mm, .050, .085 Centerline Miniature Ribbon Connectors (CHAMP), ribbon cable, input/output, pcb connectors, AMPHENOL, Centronics ASSY, RCPT, 64 POS, VERT MTG |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 98 Days | 子类别 | Connector Interface |
| 标准包装数量 | Trays | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| PLL | 玻璃填充聚酯 | 连接器阻抗 | 螺钉锁, 螺钉锁, 释放锁 |
机械参数
| 尺寸 | .062, .093, .125 | 颜色 | Black |
| 间距 | 2.16 mm | 包装方式 | 托盘 |
| 屏蔽 | 否 | 壳体颜色 | 黑色 |
| 方向 | Standard | 屏蔽类型 | No |
| 端接方式 | Solder | 第二连接器 | With |
| 基体材料 | Glass-filled Polyester | 安装类型 | Through Hole |
| 连接器类型 | Receptacle | 接触镀层 | Tin |
| 法兰特征 | Board Side | 安装样式 | Vertical |
| 排数 | 2 | 电路板厚度 | 1.57 [0.062], 2.36 [0.093], 3.18 [0.125] |
| 连接器样式 | Outer Shroud Contacts | 插入件材料 | 磷青铜 |
| 锁定特性 | Bail Lock, Screwlocks | 磁芯材质 | Thermoplastic |
| 外形（宽 x 高） | Standard | 触头材料 | Copper Alloy |
| 壳体材料 | Thermoplastic | 刀片材料 | 热塑塑料 |
| 框架材料 | Thermoplastic | 包装数量 | 45 |
| 面板安装类型 | Without | 位数 | 64 |
| 接触镀层厚度 | 30µin (0.76µm) | ||
产品信息
| 类型 | IEEE 488 | 连接器性别 | RCP |
| 方向 | 标准 | 制造商全称 | AMP |
| 预装 | 是 | 产品子类型 | 连接器 |
| 其他规格 | No | 适用产品/相关产品 | 552246-1 |
