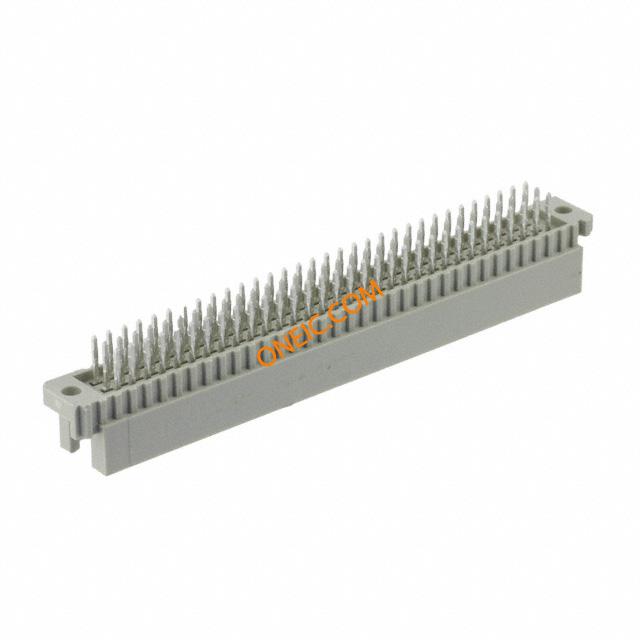

5536019-5
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn DIN 41612 PIN 96 POS 2.54mm Press Fit ST Thru-Hole Eurocard Type R CONN EUROCRD RCPT 96POS VRT TYPR Eurocard R Header assembly 32+32+32P DIN 41612 Connectors R PIN VRT ABCX32C L2 MFBL Conn DIN 41612 PIN 96 POS 2.54mm Press Fit ST Thru-Hole Product Highlights:PlugNumber of Positions = 96PCB Mount Angle = VerticalYes PCB Retention FeatureACTION PIN (Compliant) PostsSearch Keywords:parallel, stacking, co-planar, horizontal, high density, midplane, two piece, IEC 603-2, DIN 41612 DIN 41612 CONNECTOR, PLUG, 96POS ASSY,PIN,EUROCARD,TYPER,LEAD-FREE,96PO 96 Position 2.54 mm Plug Vertical Through Hole Eurocard Type R Connector ASSY,PIN,EUROCARD,TYPE R,LEAD-FREE,96 PO |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 55360195 | 产品类别 | DIN 41612 Connectors |
| 标准包装数量 | Bulk | 工厂包装数量 | 150 |
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 00000000 |
| 无铅定义 | Not relevant for lead free process | RoHS/ELV合规状态 | RoHS compliant, ELV compliant |
机械参数
| 间距 | 2.54 mm | 重量 | 0 |
| 涂层 | Without | 包装方式 | Bulk |
| 厚度 | 2.36 [0.093] | 端接方式 | Press Fit |
| 触头类型 | Compliant Post | 尾部长度 | 6.35 mm |
| 安装类型 | Through Hole | 连接器类型 | Plug, Male Pins |
| 接触镀层 | DIN 41612 Class 2 | 排数 | 3 |
| 触头材料 | Copper Alloy | 主要材料 | Eurocard |
| 先合后断 | Yes | 端接样式 | Solder Pin |
| 配接方向 | Without | 触点数 | 96 |
| 接触件端接 | :Through Hole Vertical | 位数 | 96 |
| 绝缘材料 - 材质 | Polymer Thermoplastic, Glass Filled | 端子柱长度 | 6.35 [0.250] |
产品信息
| 类型 | DIN 41612 | 等级 | II |
| 样式 | R | 连接器性别 | Male |
| 系列 | 5536019 | 导向方式 | Without |
| 产品子类型 | Plug | 加载位置数 | All |
环境参数
| 级别、等级 | 2 | 工作温度 | -55°C ~ 125°C |
