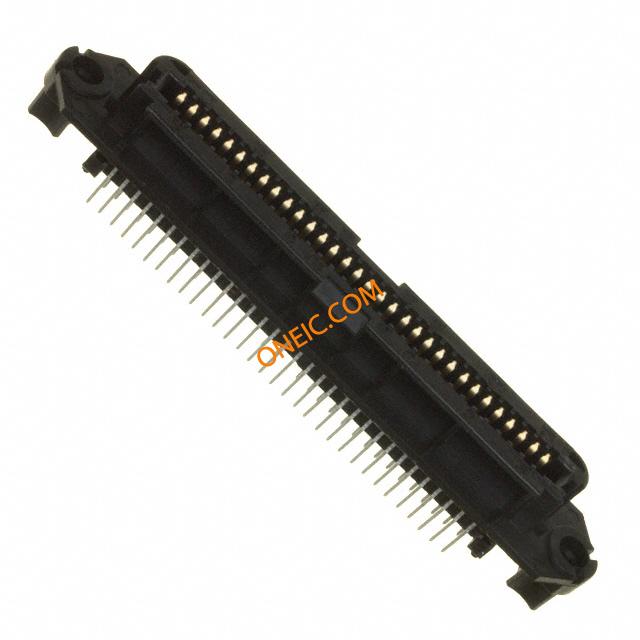

点击放大查看
552246-1
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn IEEE 488 RCP 64 POS 2.16mm Solder ST Thru-Hole 64 Terminal 1 Port 2.16 [.085] Printed Circuit Board Connectors ASSY, RCPT, 64 POS, VERT MTG I/O Connectors RECPT 64P vertical mount Conn IEEE 488 RCP 64 POS 2.16mm Solder ST Thru-Hole 64 Terminal 1 Port Product Highlights:ReceptacleNumber of Positions = 64PCB Mount Style = VerticalStandard OrientationStandard ProfileSearch Keywords:intermateable, high density, wave solder, edge connector, vertical mount connector, insulation displacement, CHAMP-LOK, shielded, 0.8mm, .050, .085 Centerline Miniature Ribbon Connectors (CHAMP), ribbon cable, input/output, pcb connectors, AMPHENOL, Centronics |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 365 Days | 子类别 | Connector Interface |
| 产品类别 | I/O Connectors | 标准包装数量 | Trays |
| 工厂包装数量 | 45 | ||
合规参数
| RoHS | Lead free / RoHS non-compliant | 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| RoHS/ELV合规状态 | ELV compliant, 5 of 6 Compliant | 材料阻燃等级 | UL 94V-0 |
机械参数
| 颜色 | Black | 间距 | 2.16 mm |
| 厚度 | 1.57 [0.062], 3.18 [0.125], 2.36 [0.093] | 方向 | Standard |
| 屏蔽类型 | No | 端接方式 | Solder |
| 第二连接器 | With | 基体材料 | Glass-filled Polyester |
| 安装类型 | Through Hole | 连接器类型 | Receptacle |
| 接触镀层 | Tin | 法兰特征 | Board Side |
| 安装样式 | Vertical | 排数 | 2 |
| 连接器样式 | Outer Shroud Contacts | 锁定特性 | Bail Lock, Screwlocks |
| 磁芯材质 | Thermoplastic | 外形（宽 x 高） | Standard |
| 触头材料 | Copper Alloy | 壳体材料 | Thermoplastic |
| 框架材料 | Thermoplastic | 面板安装类型 | Without |
| 端接样式 | Crimp | 触点数 | 64 |
| 位数 | 64 | 接触镀层厚度 | 30µin (0.76µm) |
产品信息
| 类型 | IEEE 488 | 连接器性别 | RCP |
| 制造商全称 | AMP | 其他规格 | No |
| 适用产品/相关产品 | 5552246-1 | ||
