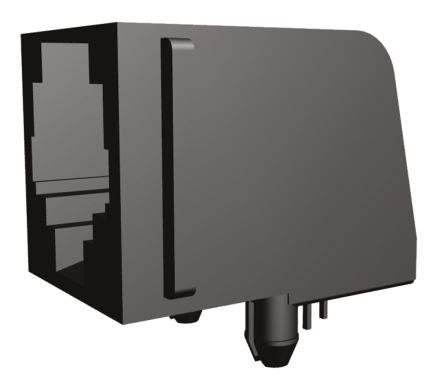

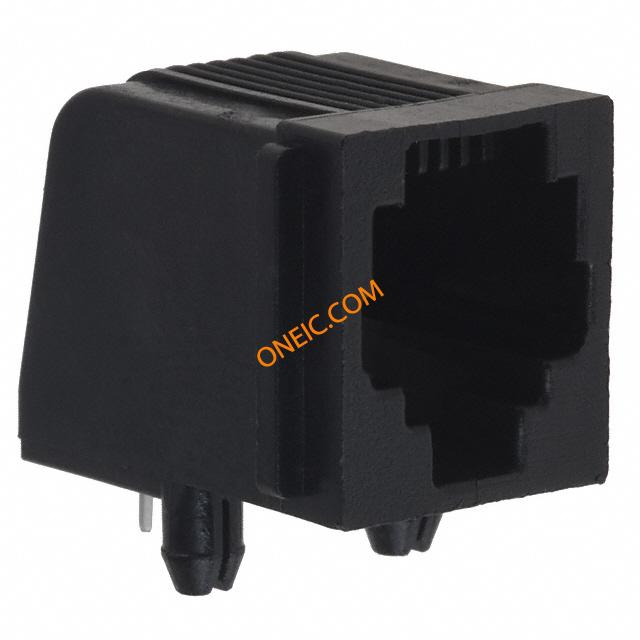

5520250-1
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn RJ-11 F 6 POS 2.54mm Solder RA Thru-Hole 6 Terminal 1 Port Tray Cat 3 PCB Mounted Jacks - Single Port, Multi-port and Stacked CONN MOD JACK R/A 6P2C Modular Connectors / Ethernet Connectors 1X1 6/2 R/A Conn RJ-11 F 6 POS 2.54mm Solder RA Thru-Hole 6 Terminal 1 Port Tray Cat 3 Search Keywords:FCC Part 68, REA PE-76, UL 1863, Communication Circuit Accessories, near end crosstalk (NEXT), EIA/TIA 568A, modular jacks, phone jacks, input/output, box to box, pcb mounted jacks, VAO CAT3 RJ11 MODULAR JACK, 6POS, 1 PORT TE Connectivity 6P6C 直角 印刷电路板安装 无屏蔽 RJ11 插孔 5520250 MJ,R/A,6P/2C,PNL STOPS,TRAY |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Modular Connectors / Ethernet Connectors | 标准包装数量 | Trays |
| 工厂包装数量 | 152 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85366910 |
| 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c | RoHS/ELV合规状态 | RoHS compliant, ELV compliant |
| 材料阻燃等级 | UL 94V-0 | ||
电气参数
| LED | Without | 连接器类型 - 电压输入 | :Cat3 |
机械参数
| 颜色 | Black | 间距 | 2.54 mm |
| 重量 | 0.000001 | LED颜色 | Does Not Contain LED |
| 锁定类型 | Standard | 包装方式 | Tray |
| 屏蔽 | Unshielded | 方向 | 90° Angle (Right) |
| 屏蔽类型 | No | 端接方式 | Solder |
| 反向插孔 | No | 安装类型 | Through Hole |
| 卡扣方向（或“接线片方向”） | Down | 连接器类型 | RJ11 |
| 接触镀层 | Tin over Nickel | 法兰特征 | No |
| 接地类型 | Without | 安装样式 | Thru Hole |
| 排数 | 1 | 电路板厚度 | 1.57 [0.062] |
| 高度（英寸） | 16.13 [0.635] | 外形（宽 x 高） | Standard |
| 触头材料 | Phosphor Bronze | 壳体材料 | Polyester (PBT) |
| 包装数量 | Tray | 面板安装类型 | With |
| 端接样式 | Solder | 触点数 | 2 |
| 接触件端接 | :Through Hole Right Angle | 位数 | 6 |
| 电缆未暴露长度 | 3.80 [0.150] | 接触镀层厚度 | 50µin (1.27µm) |
产品信息
| 类型 | RJ-11 | 连接器性别 | F |
| 系列 | :- | 产品特性 | Board Lock, Panel Stops |
| 端口样式 | Single | USOC 编码 | RJ11 |
| 编码、键控 | No | 产品子类型 | Jack |
| 端口数 | 1 | 插孔配置 | 1 x 1 |
| 性能类别 | Cat 3 | 位置/触点数量 | 6p2c (RJ11) |
环境参数
| 额定等级 | Cat3 | 工作温度 | -40°C ~ 85°C |
