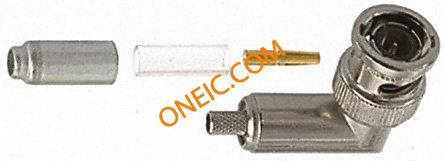

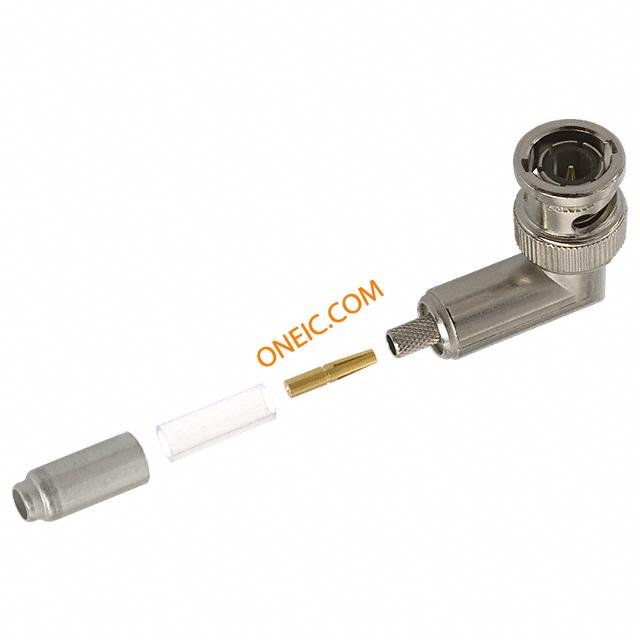

5413959-3
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn BNC PL 0Hz to 4GHz 50Ohm Crimp RA Cable Mount Gold BNC RF Connectors CONN BNC PLUG R/A 50 OHM CRIMP BNC r/a crimp plug 50ohm RF Connectors / Coaxial Connectors H.C. R.A. PLUG 50 Conn BNC PL 0Hz to 4GHz 50Ohm Crimp RA Cable Mount Gold Product Highlights:ConnectorConnector Type = BNCPlugTerminate To Coaxial CableCoaxial Cable Termination Type = CrimpSearch Keywords:solderless, RF, coax, BNC, UG/U, miniature, sub-miniature, bayonet, MIL-C-39012 PLUG, BNC, RG174, R/A, CRIMP AU CONNECTOR,RF,BNCHEX,PLUG,50OHM,RIGHTANGLE TE Connectivity 直角 50Ω 电缆安装 BNC 连接器 插头, 压接 端接, RG174/U, RG188/U, RG316/U电缆, 镀镍本体 BNC HEX RT ANG PLUG 50 OHM |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Connectors | 产品类别 | RF Connectors / Coaxial Connectors |
| 标准包装数量 | Bulk | 工厂包装数量 | 1 |
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85366990 |
| 抗辐射加固 | No | ||
电气参数
| 频率 | 0 to 4 GHz | 阻抗 | 50 Ohm |
| 额定电压 | 500 V | 最大频率 | 4GHz |
| 绝缘电阻 | 5000 MOhms | ||
机械参数
| 尺寸 | Standard | 高度 | 39.45 mm |
| 重量 | 0.005 | 包装方式 | Bulk |
| 电缆类型 | RG-174, RG-188, RG-316 | 本体表面处理 | Nickel |
| 电缆组 | RG-174, 188, 316 | 方向 | Right Angle |
| 端接方式 | Crimp | 基体材料 | Brass |
| 安装类型 | Cable Mount | 行程角度 | RightAngle |
| 连接器类型 | Plug, Male Pin | 接触镀层 | Gold |
| 紧固类型 | Bayonet Lock | 外壳涂层 | Nickel |
| 安装样式 | Cable | 壳体镀层 | Nickel |
| 连接器样式 | BNC | 触头材料 | Brass |
| 总长度 | 26.11 mm | 主要材料 | BNC |
| 端接样式 | Crimp | 屏蔽层端接方式 | Crimp |
| 接触件端接 | Crimp | 介电材料 | Polymethylpentene (PMP) |
| 绝缘材料 - 类型 | Polymethylpentene | 中心触点镀层工艺 | Gold |
| 中心触点材料 | Brass | 供应商器件封装 | Right Angle |
| 第一连接器安装类型 | :Cable | ||
产品信息
| 类型 | BNC | 连接器性别 | PL |
| 系列 | :- | 极性 | Standard |
| 连接类型 | Coaxial Cable | 射频系列/标准 | 5413959 |
环境参数
| 工作温度 | - 55 C to + 85 C | ||
