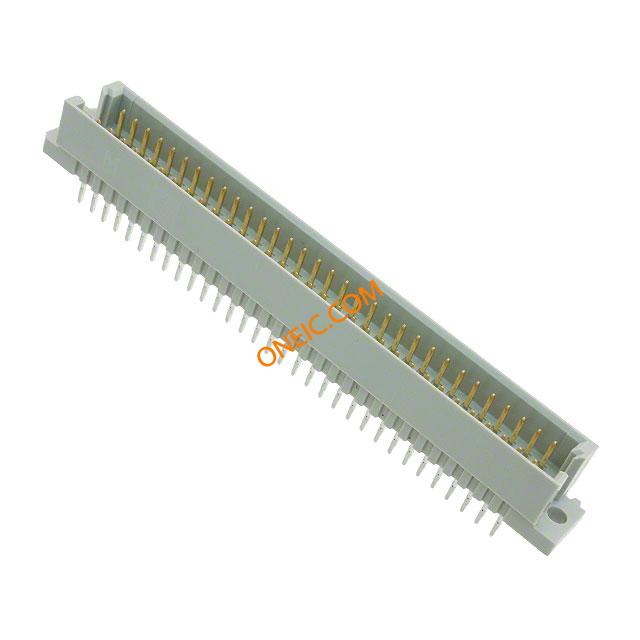

536098-5
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn DIN 41612 PIN 64 POS 2.54mm Solder ST Thru-Hole Eurocard Type R 064 EURO TYP R PIN AP MFBL ASY DIN 41612 Connectors 064 EURO TYP R PIN AP MFBL ASY Eurocard Type R Product Highlights:PlugNumber of Positions = 64PCB Mount Angle = VerticalYes PCB Retention FeatureACTION (Compliant) Press-fit PostsSearch Keywords:parallel, stacking, co-planar, horizontal, high density, midplane, two piece, IEC 603-2, DIN 41612 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装规格 | 30 | 标准包装数量 | Bulk |
合规参数
| RoHS | Lead free / RoHS Compliant | 无铅定义 | Not relevant for lead free process |
| RoHS/ELV合规状态 | RoHS/Not ELV Compliant | ||
电气参数
| 接口 | Eurocard/DIN 41612 | ||
机械参数
| 间距 | 2.54 mm | 高度 | 11.51 mm [ .452343 in ] |
| 涂层 | Without | 包装方式 | Bulk |
| 屏蔽 | 否 | 端接方式 | Solder |
| 触头类型 | Compliant Post | 安装类型 | Through Hole |
| 端子尺寸 | .64 x .64 mm [ .025 x .025 in ] | 连接器类型 | Plug, Male Pins |
| 接触镀层 | Gold | 触点时序 | 是 |
| 安装样式 | 带有 | 排数 | 3 |
| 电路板厚度 | 2.36 [0.093] | 插入件材料 | 磷青铜 |
| 壳体材料 | 聚酯 - GF | 安装特性 | 作用/符合标准的尾 |
| 面板安装类型 | 通孔 - 免焊连接, 通孔 - 免焊连接 | 尺寸/外形 | II |
| 先合后断 | Yes | 端接样式 | 插针 |
| 配接方向 | Without | 触点数 | 64 |
| 位数 | 64 | 触头长度-柱 | 5.59 mm [ .2197 in ] |
| 绝缘材料 - 材质 | Polyester, Glass Filled | 安装孔直径 | 带有 |
| 接触件表面处理 - 配合 | 锡铅 | 端子柱长度 | 6.35 [0.250] |
| 接触镀层厚度 | 2.54 – 5.08 | 第一连接器安装特征 | A、B、C 行 - 1-32 |
产品信息
| 类型 | DIN 41612 | 等级 | II |
| 样式 | R | 系列 | Eurocard |
| 导向方式 | Without | 产品子类型 | Plug |
| 列数 | 32 | 加载位置数 | 64 |
环境参数
| 级别、等级 | 2 | 工作温度 | -55°C ~ 125°C |
| 封装热阻 | 2.36 mm [ .093 in ] | ||
