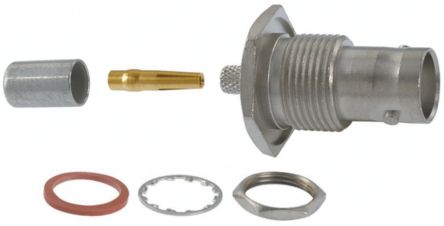

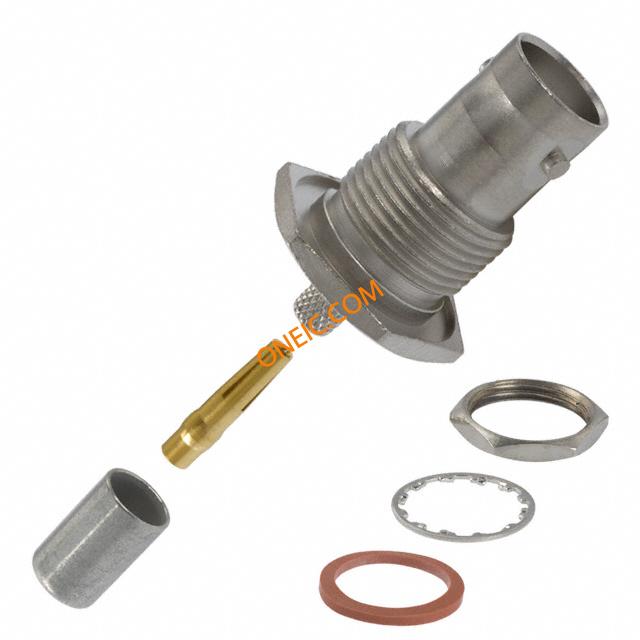

5225398-1
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn BNC RCP 0Hz to 4GHz 50Ohm Crimp ST Panel Mount Gold RF Connectors D.C. BULKHEAD JK 50 BNC RF Connectors CONN BNC JACK STR 50 OHM CRIMP RF Connectors / Coaxial Connectors D.C. BULKHEAD JK 50 Conn BNC RCP 0Hz to 4GHz 50Ohm Crimp ST Panel Mount Gold Product Highlights:Connector - RFJackConnector Style = JackApplies To Coaxial CableCoaxial Cable Termination Type = CrimpSearch Keywords:solderless, RF, coax, BNC, UG/U, miniature, sub-miniature, bayonet, MIL-C-39012 TE Connectivity BNC 直 50Ω 电缆安装 隔板安装 BNC 连接器, 插口, 压接 端接, RG58 A/U, RG58 B/U, RG58 C/U, RG58/U电缆, 镀镍本体 BNC DUAL CRIMP RG58, A,B,C |
| 分类 |
商业参数
| 产品 | Connectors | 产品类别 | RF Connectors |
| 标准包装数量 | Bulk | 工厂包装数量 | 1 |
合规参数
| RoHS | RoHS Compliant By Exemption | 抗辐射加固 | No |
电气参数
| 频率 | 0 to 4 GHz | 阻抗 | 50 Ohm |
| 额定电压 | 500 V | 最大频率 | 4GHz |
| 连接器阻抗 | 压接 | 阻抗（最大）（Zzt） | 50Ω |
| 绝缘电阻 | 5000 MOhms | ||
机械参数
| 形状 | 圆形 | 包装方式 | Bulk |
| 电缆类型 | RG-58, RG-58A, RG-58B, RG-58C | 本体表面处理 | Nickel |
| 电缆组 | RG-58, 58A, 58B, 58C | 方向 | Straight |
| 端接方式 | Crimp | 安装类型 | Panel Mount |
| 外壳镀层 | Nickel | 连接器类型 | Jack |
| 接触镀层 | Gold | 紧固类型 | Bayonet Lock |
| 安装样式 | Panel | 壳体镀层 | Nickel |
| 连接器样式 | BNC | 触头材料 | Beryllium Copper |
| 总长度 | 34.93 mm | 主要材料 | 黄铜 |
| 端接排数 | 压接 | 端接样式 | Crimp |
| 屏蔽层端接方式 | Crimp | 接触件端接 | Crimp |
| 介电材料 | Fluoropolymer (FP) | 绝缘材料 - 类型 | Teflon |
| 位数 | 1 | 中心触点表面处理 | 金 |
| 中心触点镀层工艺 | Gold | 螺纹/螺钉/孔尺寸 | 黄铜 |
| 中心触点材料 | Beryllium Copper | 供应商器件封装 | Bulkhead |
| 接触镀层厚度 | 1080 | 第一连接器方向 | 直式 |
| 第一连接器安装类型 | Panel | 外管直径（最大） | 14.529 mm [ .572 in ] |
产品信息
| 类型 | BNC | 等级 | 军事 |
| 连接器性别 | RCP | 系列 | BNC |
| 极性 | Standard | 可密封 | 否 |
| 连接类型 | Coaxial Cable | 射频系列/标准 | 5225398 |
| 其他规格 | 是 | ||
环境参数
| 工作温度 | - 65 C to + 165 C | ||
