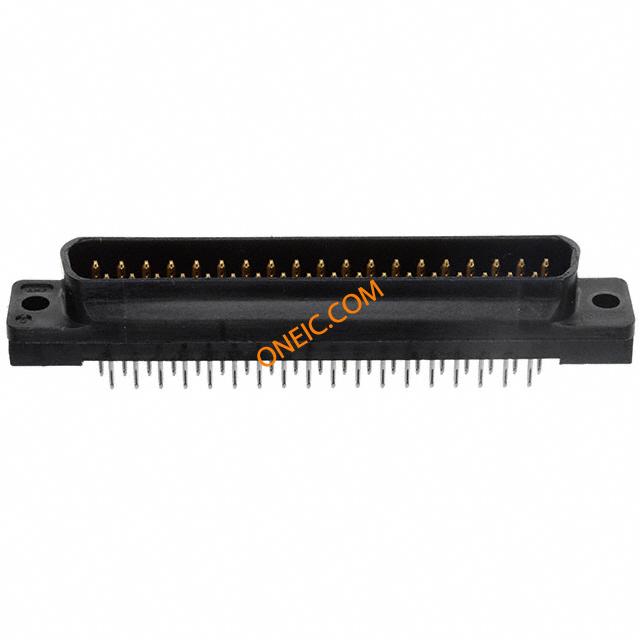

5208009-3

制造商	TE Connectivity Ltd.
描述	Conn D-Subminiature PIN 37 POS 2.77mm Solder ST Thru-Hole 37 Terminal 1 Port D-Sub Standard Connectors HD-20 PLUG 37P VERT Standard Board Mount Connectors CONN D-SUB PLUG VERT 37POS Conn D-Subminiature PIN 37 POS 2.77mm Solder ST Thru-Hole 37 Terminal 1 Port Product Highlights:Number of Positions = 37PlugPCB Mount Angle = VerticalProduct Series = HD 20Without Mating Connector LockSearch Keywords:Subminiature D, AMPLIMITE, MIL-C-24308, DIN 41652, Mark II, Mark III, DIN 41494, box to box, military/aerospace, 13C3, 3C3, HD-22, ACTION PIN, d-sub, d sub, dsub HD-20 PLUG 37P VERT
分类	连接器解决方案D-Sub连接器

对参数有疑问？问 AI 助手

商业参数

其他名称	A35187	产品类别	D-Sub Standard Connectors
标准包装数量	Rail / Tube	工厂包装数量	7

合规参数

RoHS	RoHS Compliant	无铅定义	Wave solder capable to 240Â°C, Wave solder capable to 260Â°C, Wave solder c
RoHS/ELV合规状态	RoHS compliant, ELV compliant	材料阻燃等级	UL 94V-0

电气参数

接地方式	Without	额定电压	125V
最大额定电流	6A

机械参数

颜色	Black	间距	2.77 mm
密封型	No	外形尺寸(长x宽)	4
包装方式	Tube	壳体颜色	黑色
引脚样式	Round	外壳尺寸	4
端接方式	Solder	触头类型	Signal
柱间距	.108	第二连接器	Without
触点形状	Round	安装类型	Through Hole
连接器类型	Plug, Male Pins	接触镀层	Gold
法兰特征	Housing/Shell (Unthreaded)	接地类型	Without
安装样式	Through Hole	排数	2
电路板厚度	0.093 â 0.125 [2.36 â 3.18]	连接器样式	D-Sub
插入件材料	黄铜	外形（宽 x 高）	Standard
触头材料	Brass	壳体材料	Thermoplastic
安装特性	安装孔	包装数量	7
面板安装类型	Without	尺寸/外形	0.66 [.026]
接地凹痕	Without	端接样式	Through Hole
连接器颜色	None	外径	.66 mm [ .026 in ]
触点数	37	位数	37
外壳尺寸-插件	All Plastic	安装孔直径	3.05 [.120]
端子柱长度	4.32 [0.170]	接触镀层厚度	Flash
外壳与棱镜材料	是	外壳尺寸，连接器布局	4 (DC, C)

产品信息

备注	Plugs are preloaded with size 20 DF posted pin contacts	类型	D-Subminiature
连接器性别	PIN	系列	HD-20
可密封	否	制造商全称	AMP
预装	是	产品子类型	连接器

环境参数

工作温度

-55°C ~ 105°C

封装热阻

2.36 – 3.18 mm [ .093 – .125 in ]
