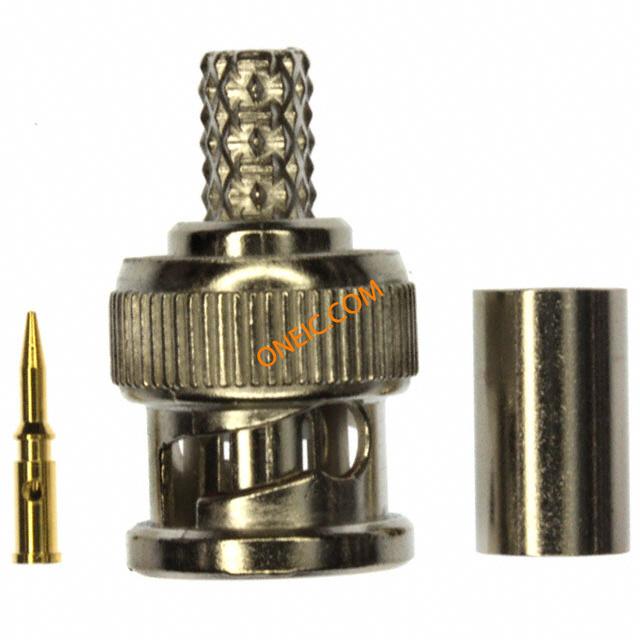

5-1634502-3

制造商	TE Connectivity Ltd.
描述	Conn ZDC/BNC PL 0Hz to 2GHz 75Ohm Crimp ST Cable Mount Gold Individual BNC RF Connectors CONN BNC PLUG STR 75 OHM CRIMP RF Connectors / Coaxial Connectors Str Plg Hex Nickel 75Ohm Conn ZDC/BNC PL 0Hz to 2GHz 75Ohm Crimp ST Cable Mount Gold Individual Search Keywords:solderless, RF, coax, BNC, UG/U, miniature, sub-miniature, bayonet, MIL-C-39012 PLUG, BNC, CRIMP, 75R, RG59B/U TRAY BNCSTRPLGHEX75OHMNICKELPLTDRG59B/U,62A/U,140/U,210/U,URM90,KX6A,KX BNC Str Plg Hex 75Ohm Nickel Pltd RG59B/
分类	连接器解决方案同轴连接器(RF)射频同轴连接器

对参数有疑问？问 AI 助手

商业参数

产品	Connectors	产品类别	RF Connectors / Coaxial Connectors
标准包装数量	Bulk	工厂包装数量	100

合规参数

RoHS	Lead free / RoHS Compliant	海关税号	85369010
抗辐射加固	No

电气参数

频率	0 to 2 GHz	阻抗	75 Ohm
额定电压	500 V	最大频率	2GHz
工作电压	:500V	接触电阻	:1.5mohm
击穿电压	:1500V	绝缘电阻	5000 MOhms
阻抗 - 不平衡/平衡	:RG59

机械参数

尺寸	Standard	重量	0.01
包装方式	Bulk	电缆类型	KX6A, KX25, KX52, KX53, RG-59B/U, RG-62A/U, RG-140/U, RG-210/U, URM90
本体表面处理	Nickel	电缆组	RG-59B, 62A, 140, 210
方向	Straight	端接方式	Crimp
基体材料	Zinc Alloy	安装类型	Cable Mount
行程角度	Straight	连接器类型	Plug, Male Pin
接触镀层	Gold	紧固类型	Bayonet Lock
外壳涂层	Nickel	安装样式	Cable
壳体镀层	Nickel	连接器样式	BNC
触头材料	Brass	总长度	24.7 mm
主要材料	BNC	端接样式	Crimp
配接方向	Bayonet	屏蔽层端接方式	Crimp
接触件端接	Crimp	介电材料	Polymethylpentene (PMP)
绝缘材料 - 类型	Polymethylpentene	绝缘材料 - 材质	:Zinc
中心触点镀层工艺	Gold	中心触点材料	Brass
供应商器件封装	Straight	第一连接器安装类型	:Cable

产品信息

类型	ZDC/BNC	连接器性别	PL
系列	:-	极性	Standard
连接类型	Coaxial Cable	射频系列/标准	1634502

环境参数

插拔次数

:50

工作温度

- 55 C to + 85 C

文档与媒体

在线文档

5-1634502-3?RQPN=5-1634502-3

PDF 文档

6855.pdf
