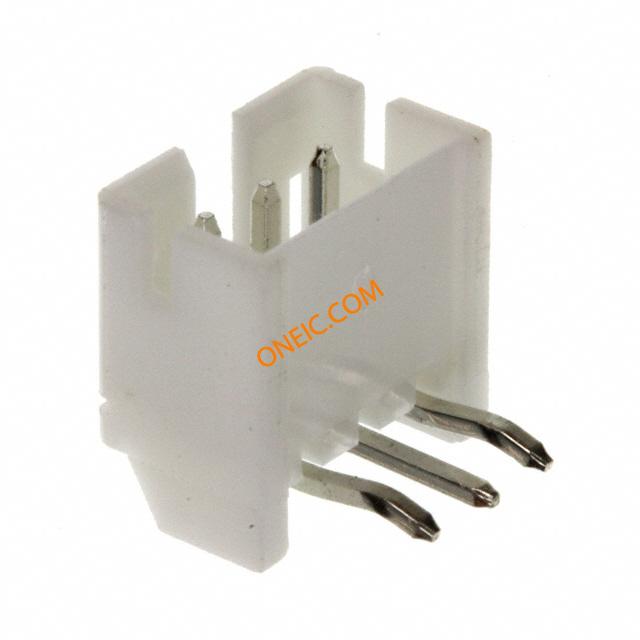

点击放大查看
440055-3
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn High Performance Interconnect HDR 3 POS 2mm Solder RA Thru-Hole High Performance Interconnects (HPI) CONN HEADER 3POS R/A 2MM T/H Headers & Wire Housings 3 POS HDR R/A 2.0mm Conn High Performance Interconnect HDR 3 POS 2mm Solder RA Thru-Hole Search Keywords:high performance, square peg, pcb connectors, wire to board, power, crimp, discrete wire connectors, wire to board, signal 2.0mm,HDR,3pos,R/A |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | Common Termination | 产品类别 | Headers & Wire Housings |
| 标准包装数量 | Bulk | 工厂包装数量 | 1000 |
合规参数
| RoHS | Lead free / RoHS Compliant | 无铅定义 | Wave solder capable to 240°C |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 供电电压 | 250 | 接触电阻 | 20 mohm |
| 最大额定电流 | 3/Contact A | 最小供电电压 | 250VAC |
机械参数
| 颜色 | Natural | 深度 | 7.7 mm |
| 间距 | 2 mm | 宽度 | 7.7 mm [ .303 in ] |
| 高度 | 4.95 mm | 长度 | 8 mm [ .314 in ] |
| 包装方式 | Bulk | 尾部类型 | 直式 |
| 壳体颜色 | 自然 | 电缆类型 | 分离式导线 |
| 引脚样式 | 正方形 | 导线线规 | 30 – 24 |
| 端接方式 | Solder | 触头类型 | Male Pin |
| 磁芯材料 | 黄铜 | 外壳颜色 | Natural |
| 安装类型 | Right Angle | 电缆材料 | 锡 |
| 连接器类型 | Header, Shrouded | 接触镀层 | Tin |
| 触点时序 | Without | 安装样式 | Through-Hole |
| 排数 | 1 | 插入件材料 | 黄铜 |
| 触头材料 | Brass | 壳体材料 | Nylon 66 |
| 总长度 | 8 mm | 框架材料 | Brass |
| 安装特性 | 扭结尖头 | 包装数量 | 250 |
| 面板安装类型 | 通孔 | 端接样式 | Through Hole |
| 第一触头极性 | Pin (Male) | 触点数 | 3 |
| 端接表面处理 | 带有 | 绝缘直径 | .9 mm [ .0354 – .059 in ] |
| 位数 | 3 | 衬套/护套类型 | 不带 |
| 兼容外壳尺寸（如TM-700等） | 1735801-x | 触头长度-柱 | 3.4 mm [ .134 in ] |
| 中心触点材料 | 2.00 [0.079] | 接触件表面处理 - 配合 | 锡 |
| 接触长度 - 配合 | 0.138" (3.50mm) | 端子柱长度 | .134 in, 3.4 mm |
| 接触镀层厚度 | 80µin (2.03µm) | ||
产品信息
| 类型 | High Performance Interconnect | 连接器性别 | HDR |
| 系列 | AMP CT | 可密封 | 否 |
| 产品子类型 | Header | 加载位置数 | All |
环境参数
| 工作温度 | -25C to 105C | 封装热阻 | 1 – 1.6 mm [ .039 – .063 in ] |
