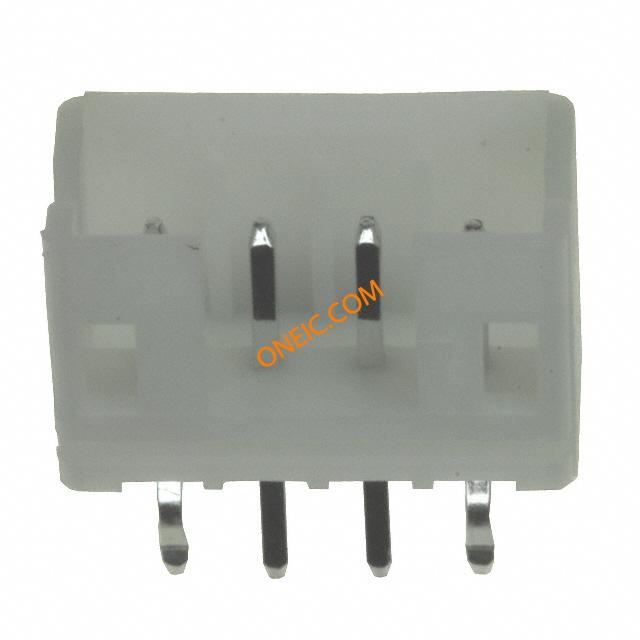

440054-4
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Shrouded Header HDR 4 POS 2mm Solder ST Thru-Hole Bag High Performance Interconnects (HPI) CONN HEADER 4POS 2MM VERT T/H TE Connectivity HPI Series 2mm Pitch 4 Way 1 Row Straight PCB Header, Solder Termination, 3A Headers & Wire Housings 4 POS HDR VERT 2.0mm High Performance Interconnects (HPI) Product Highlights:2.00 mm CenterlineHeaderNumber of Positions = 4Housing Color = NaturalVertical Mount AngleSearch Keywords:high performance, square peg, pcb connectors, wire to board, power, crimp, discrete wire connectors, wire to board, signal HPIVerticalPostHeader,4way TE Connectivity HPI 系列 2mm节距 4路 (1排) 直 PCB 针座, 焊接端接, 3A , 通孔 2.0mm,HDR,4pos,Vertical |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | Common Termination | 标准包装规格 | 650 |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | Bulk |
| 工厂包装数量 | 650 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 无铅定义 | Wave solder capable to 240°C |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 额定电压 | 250 V ac/dc | 供电电压 | 250 |
| 最大额定电流 | 3A | ||
机械参数
| 颜色 | Natural | 间距 | 2 mm |
| 宽度 | 4.7 mm [ .185 in ] | 高度 | 6.05 mm [ .238 in ] |
| 长度 | 10 mm [ .393 in ] | 包装方式 | Bulk |
| 尾部类型 | 直式 | 壳体颜色 | 自然 |
| 电缆类型 | 分离式导线 | 引脚样式 | 正方形 |
| 导线线规 | 30 – 24 | 方向 | 直 |
| 端接方式 | Solder | 触头类型 | Male Pin |
| 磁芯材料 | 黄铜 | 外壳颜色 | Natural |
| 安装类型 | Vertical | 电缆材料 | 锡 |
| 连接器类型 | Header, Shrouded | 接触镀层 | Tin Over Nickel |
| 触点时序 | Without | 安装样式 | Through-Hole |
| 排数 | 1 | 插入件材料 | 黄铜 |
| 触头材料 | Copper Alloy | 壳体材料 | Nylon 66 |
| 框架材料 | Brass | 安装特性 | 扭结尖头 |
| 包装数量 | 300 | 面板安装类型 | 通孔 |
| 主要材料 | WiretoBoard | 端接排数 | 焊接 |
| 端接样式 | Through Hole | 第一触头极性 | Pin (Male) |
| 触点数 | 4 | 端接表面处理 | 带有 |
| 绝缘直径 | .9 mm [ .0354 – .059 in ] | 位数 | 4 |
| 衬套/护套类型 | 不带 | 兼容外壳尺寸（如TM-700等） | 440129-x |
| 触头长度-柱 | 3.4 mm [ .134 in ] | 中心触点材料 | 2.00 [0.079] |
| 接触件表面处理 - 配合 | 锡 | 接触长度 - 配合 | 0.132" (3.35mm) |
| 端子柱长度 | .134 in, 3.4 mm | 接触镀层厚度 | 80µin (2.03µm) |
产品信息
| 类型 | Shrouded Header | 连接器性别 | HDR |
| 系列 | HPI | 覆盖范围 | 覆盖 |
| 可密封 | 否 | 制造商全称 | HPISeries |
| 产品子类型 | Header | 加载位置数 | All |
环境参数
| 工作温度 | -25 – 85 °C [ -13 – 185 °F ] | 封装热阻 | 1 – 1.6 mm [ .039 – .063 in ] |
