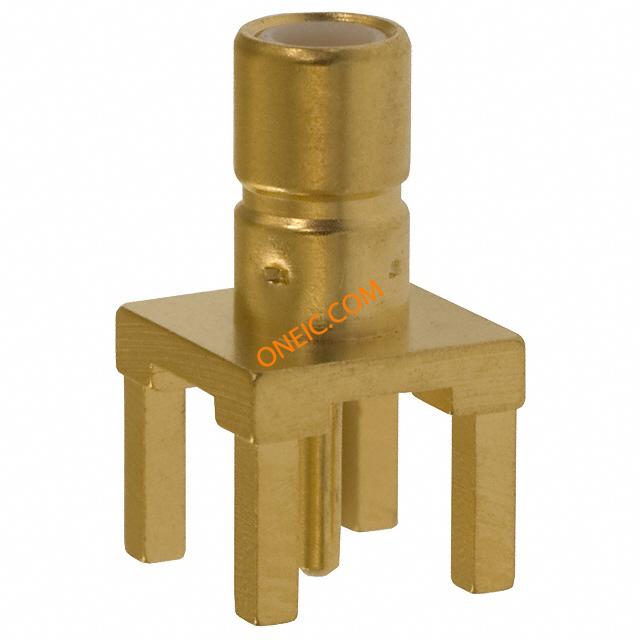

413990-2
| 制造商 | |
| 描述 | Conn SMB RCP 0Hz to 4GHz 50Ohm Solder ST Thru-Hole Gold Over Nickel SMB RF Connectors CONN SMB JACK STR 50 OHM PCB SMB vertical PCB mount Jack 50ohm RF Connectors / Coaxial Connectors JK VERT NKL 50 OHM Conn SMB RCP 0Hz to 4GHz 50Ohm Solder ST Thru-Hole Gold Over Nickel Product Highlights:ConnectorJackStandardTerminate To Printed Circuit BoardCoupler Style = Quick Connect/DisconnectSearch Keywords:RF, MIL-C-39012, BS9210 F0022, subminiature, JACK, SMB ICAL NICKEL Connector;SMB;50Ohms;Straight;NickeloverCopper;Zinc;Teflon;PCB TE Connectivity 直向 50Ω 通孔安装 SMB 连接器, 插座, 焊接端接 STR JACK,SMB,PCB |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | PCB Connectors | 产品类别 | RF Connectors / Coaxial Connectors |
| 标准包装数量 | Bulk | 工厂包装数量 | 100 |
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85369010 |
| 抗辐射加固 | No | 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | ||
电气参数
| 频率 | 0 to 4 GHz | 阻抗 | 50 Ohm |
| 最大频率 | 4GHz | 连接器阻抗 | 50 |
| 绝缘电阻 | 1000 MOhms | ||
机械参数
| 尺寸 | Standard | 深度 | 6.35 mm |
| 高度 | 7.62 mm | 重量 | 0.005 |
| 包装方式 | Bulk | 电缆类型 | :- |
| 本体表面处理 | Nickel | 方向 | Vertical |
| 端接方式 | Solder | 耦合器类型 | Quick Connect/Disconnect |
| 基体材料 | Brass | 安装类型 | Through Hole |
| 行程角度 | Straight | 连接器类型 | Without |
| 接触镀层 | Gold Over Nickel | 紧固类型 | Snap-On |
| 外壳涂层 | NickeloverCopper | 安装样式 | Thru Hole |
| 壳体镀层 | Nickel Over Copper | 连接器样式 | SMB |
| 触头材料 | Brass | 壳体材料 | Brass |
| 总长度 | 6.35 mm | 面板安装类型 | Without |
| 主要材料 | SMB | 端接样式 | Solder |
| 配接方向 | QuickConnect/Disconnect | 触点数 | With |
| 屏蔽层端接方式 | Solder | 接触件端接 | Solder |
| 介电材料 | TEFLON | 绝缘材料 - 类型 | Teflon |
| 中心触点镀层工艺 | Gold over Nickel | 中心触点材料 | Brass |
| 供应商器件封装 | Straight | 第一连接器安装类型 | :PCB |
产品信息
| 类型 | SMB | 等级 | Mil-Type |
| 连接器性别 | RCP | 系列 | Standard |
| 垫子类型 | MIL-C-39012 | 极性 | Standard |
| 制造商全称 | AMP | 产品子类型 | Connector |
| 连接类型 | PCB | 射频系列/标准 | 413990 |
| 应用细节 | TrueMIL | ||
环境参数
| 防护等级 | Without | 工作温度 | - 65 C to + 165 C |
| 环境防护（如抗紫外线） | Without | ||
