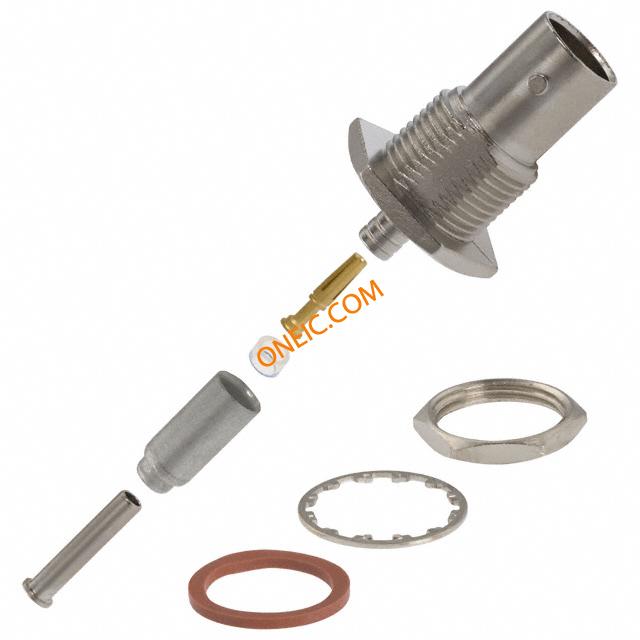

413590-8
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn BNC RCP 75Ohm Crimp ST Cable Mount Gold Bulk BNC RF Connectors CONN BNC JACK STR 75 OHM CRIMP RF Connectors / Coaxial Connectors H.C. BULKHEAD JK 75 Conn BNC RCP 75Ohm Crimp ST Cable Mount Gold Bulk Product Highlights:ConnectorConnector Type = BNCJackTerminate To Coaxial CableCoaxial Cable Termination Type = CrimpSearch Keywords:solderless, RF, coax, BNC, UG/U, miniature, sub-miniature, bayonet, MIL-C-39012 TE Connectivity 413590 直 75Ω 电缆安装 隔板安装 BNC 连接器, 插口, 压接 端接, RG179/U, RG187/U电缆, 镀镍本体 BNC BLKHD JACK,75 OHM,HEX |
| 分类 |
商业参数
| 产品 | Connectors | 产品类别 | RF Connectors / Coaxial Connectors |
| 标准包装数量 | Bulk | 工厂包装数量 | 1 |
合规参数
| RoHS | Contains lead / RoHS non-compliant | ||
电气参数
| 阻抗 | 75 Ohm | 额定电压 | 500 V |
| 最大频率 | 2GHz | 连接器阻抗 | 压接 |
| 阻抗（最大）（Zzt） | 75Ω | 绝缘电阻 | 5000 MOhms |
机械参数
| 形状 | 圆形 | 包装方式 | Bulk |
| 电缆类型 | Belden 9221, RG-161, RG-179, RG-179A, RG-179B, RG-187, RG-187A | 本体表面处理 | Nickel |
| 电缆组 | RG-179, 187 | 方向 | Straight |
| 端接方式 | Crimp | 安装类型 | Cable Mount |
| 连接器类型 | Jack, Female Socket | 接触镀层 | Gold |
| 紧固类型 | Bayonet Lock | 壳体镀层 | 镍 |
| 连接器样式 | BNC | 触头材料 | Beryllium Copper |
| 主要材料 | 锌 | 端接排数 | 压接 |
| 端接样式 | Crimp | 屏蔽层端接方式 | Crimp |
| 接触件端接 | Crimp | 介电材料 | Polyethylene (PE) |
| 绝缘材料 - 类型 | 不带 | 位数 | 1 |
| 中心触点表面处理 | 金 | 中心触点镀层工艺 | Gold |
| 螺纹/螺钉/孔尺寸 | 黄铜 | 中心触点材料 | Beryllium Copper |
| 供应商器件封装 | Bulkhead | 接触镀层厚度 | 1080 |
| 第一连接器方向 | 直式 | 第一连接器安装类型 | Panel |
| 外管直径（最大） | 14.529 mm [ .572 in ] | ||
产品信息
| 类型 | BNC | 等级 | 商业 |
| 连接器性别 | RCP | 系列 | 413590 |
| 极性 | Standard | 可密封 | 否 |
| 连接类型 | Coaxial Cable | 射频系列/标准 | 413590 |
| 其他规格 | 是 | ||
环境参数
| 工作温度 | - 55 C to + 85 C | ||
