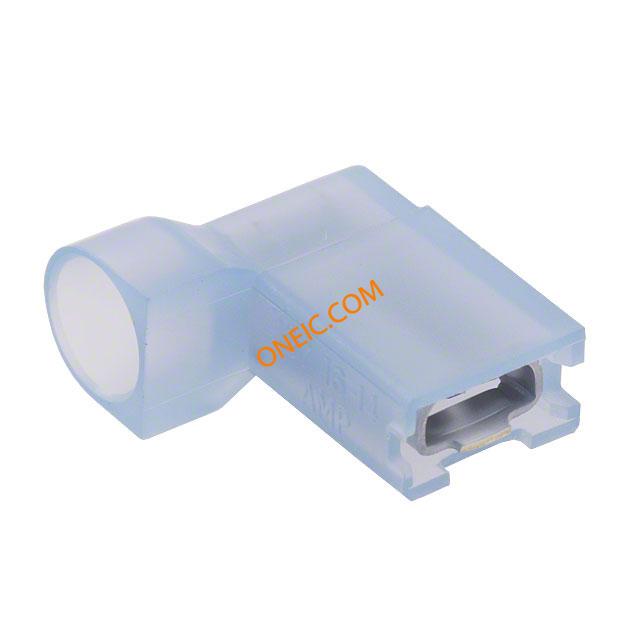

点击放大查看
3-520339-2
| 制造商 | TE Connectivity Ltd. |
| 描述 | Quick Disconnect Terminal 14-16AWG RCP 16.05mm 13.08mm Tin Loose Piece Terminals FLAG RECP 16-14 .187 .187 x .020 Ultra-Fast Receptacles & Tabs CONN FAST RECEPT 14-16 AWG .187 Flag terminal, Ultra-Fast 187, AWG 16-14 Quick Disconnect Terminal 14-16AWG RCP 16.05mm 13.08mm Tin Loose Piece Product Highlights:ReceptacleProprietary Name = Ultra-FastReceptacle Style = FlagTab Fit = 4.75 x 0.51 mmBrass MaterialSearch Keywords:Ultra-Fast, Ultra-Fast Plus, FASTON, terminal, one piece, fully insulated, receptacle, tab, wire crimp, flag, .187, .250, color coded by wire size, 26-10 AWG CRIMP TERMINAL, FEMALE, 4.8X0.5MM AMP;RECEPTACLE;FULLYINSULATEDFLAG;16-14AWG Ultra Fast 16-14 AWG Straight Fully Insulated Receptacle Assembly TE Connectivity Ultra-Fast .187 系列 蓝色 绝缘 镀锡触芯 旗形压接端子 , 4.75 x 0.51mm ULTRA-FAST 187 ASY REC 16-14 AWG TPBR |
| 分类 |
商业参数
| 产品 | Faston Terminals | 产品类别 | Terminals |
| 标准包装数量 | 1,000 | 工厂包装数量 | 1000 |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85369010 | 抗辐射加固 | No |
| 无铅定义 | Not relevant for lead free process | RoHS/ELV合规状态 | RoHS compliant, ELV compliant |
| 材料阻燃等级 | UL 94V-2 | ||
机械参数
| 颜色 | Blue | 深度 | 13.08 mm |
| 表面处理 | Tin | 重量 | 0.009 |
| 镀层 | Tin | 材料（通用） | Brass |
| 包装方式 | Bulk | 插片宽度 | 4.75 x 0.51 [.187 x .020] |
| 绝缘类型 | Insulated | 导线线规 | 16-14 |
| 端接方式 | Crimp | 基体材料 | Brass |
| 安装类型 | Free Hanging (In-Line), Right Angle | 螺柱/焊片尺寸 | 0.187 in x 0.02 in |
| 插片厚度 | 0.020" (0.51mm) | 端子类型 | Angled - 90°, Flag |
| 行程角度 | 90°(Flag) | 连接器类型 | :Spade |
| 接触镀层 | Tin | 壳体镀层 | Tin |
| 连接器样式 | Flag | 总宽度 | 0.515" |
| 触头材料 | Brass | 绝缘颜色 | :Blue |
| 总长度 | 16.1 mm | 包装数量 | Loose Piece |
| 主要材料 | QuickDisconnect | 绝缘高度 | Non-Insulation Support |
| 连接器颜色 | :Blue | 绝缘直径 | 4.69 [.185] Max. |
| 绝缘材料 - 类型 | Nylon | 绝缘材料 - 材质 | Yes |
| 线规或范围 - AWG | :16AWG | 线规或范围 - mm² | 1.25-2.00² [16-14] |
| 外径-未扩张 | :4.69mm | ||
产品信息
| 类型 | Receptacle, Faston | 连接器性别 | Female |
| 系列 | 187 | 应用 | Standard |
| 制造商全称 | ULTRA-FAST | 产品子类型 | Receptacle |
| 专有名称 | Ultra-Fast | ||
环境参数
| 工作温度 | :105°C | ||
