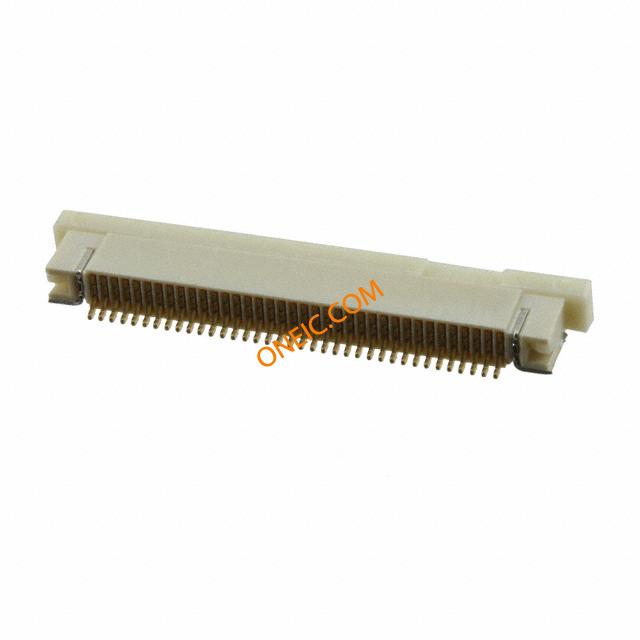

点击放大查看
3-1734592-7
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn FPC Connector SKT 37 POS 0.5mm Solder RA SMD T/R FPC Connectors CONN FPC 37POS .5MM RT ANG SMD FFC & FPC Connectors FPC CONN. 0.5MM PITCH B/C 37P Conn FPC Connector SKT 37 POS 0.5mm Solder RA SMD T/R Search Keywords:high density, light weight, zero insertion force, flat etched circuitry, flat flex wire, FEC, FPC CONNECTOR, RECEPTACLE 37POS 0.5PITCH FPC CONN. 0.5MM PITCH B/C, 37P |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | A101318CT | 标准包装数量 | Tape & Reel |
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85366910 |
| RoHS/ELV合规状态 | RoHS compliant / ELV compliant | ||
电气参数
| 额定电压 | 250V | 最大额定电流 | 0.5 |
| 最小供电电压 | 250.0 | ||
机械参数
| 间距 | 0.5 mm | 宽度 | 5.1 |
| 长度 | 23.93 | 密封型 | No |
| 重量 | 0 | 包装方式 | Tape & Reel (TR) |
| 遮蔽类型 | Yes | 尾部类型 | In-line |
| 出线方向 | Without | 屏蔽类型 | No |
| 端接方式 | Solder | 触头类型 | Single Beam |
| 致动器类型 | Stuffer | 外壳颜色 | Ivory |
| 安装类型 | Right Angle | 电缆直径 | 0.3 |
| 电缆端类型 | Tapered | 连接器类型 | Bottom Contacts |
| 接触镀层 | Gold | 排数 | 1 |
| 壳体镀层 | Gold | 高度（英寸） | 2.05 |
| 锁定特性 | Flip Lock | 触头材料 | :Phosphor Bronze |
| 壳体材料 | Liquid Crystal Polymer (LCP) | 端接样式 | Surface Mount |
| FFC/FCB厚度 | 0.30mm | 板面高度 | 0.081" (2.05mm) |
| 触点数 | 37 | 接触件端接 | :Surface Mount Right Angle |
| 位数 | 37 | 中心触点表面处理 | 0.5 |
| 接触长度 - 配合 | Bottom | 接触镀层厚度 | 0.025 |
| 触点材料 - 配合 | Gold | 触点镀层厚度 - 柱（配合端） | 0.025 |
产品信息
| 类型 | FPC Connector | 连接器性别 | Female |
| 系列 | :FPC | 产品特性 | Solder Retention, Zero Insertion Force (ZIF) |
| 产品子类型 | Board Mount | 选择性装载 | No |
环境参数
| 工作温度 | -20°C ~ 85°C | ||
