点击放大查看

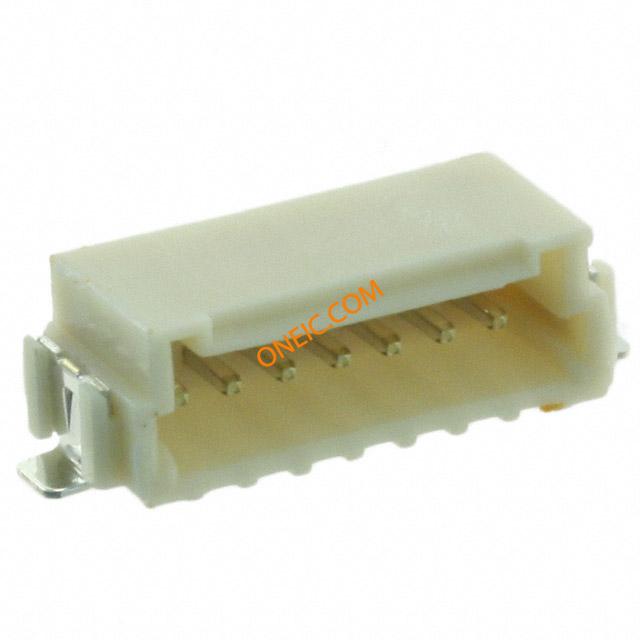

292228-7
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Shrouded Header HDR 7 POS 1.5mm Solder RA SMD T/R 1.5mm AMP Mini CT CONN HEADER 7POS R/A SMD TIN Headers & Wire Housings 1.5 MINI CT SGL H 1.5 MINI CT SGL H SMT W/O BOSS 1.5 MINI CT SGL H SMT W/O BOSS Search Keywords:Common Termination, wire-to-board, wire-to-wire, discrete wire, NIC, Network Interface Cards, PC Cards, power, signal, IDC, pcb connectors, |
| 分类 |
商业参数
| 商标名 | COMMON TERMINATION | 其他名称 | A101012CT |
| 标准包装规格 | 700 | 产品类别 | Headers & Wire Housings |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 700 |
合规参数
| RoHS | Lead free / RoHS Compliant | 零件状态 | CSA, UL |
| 无铅定义 | Reflow solder capable to 245°C | UL档案号 | E28476 |
| CSA档案号 | LR 7189-133 | 标准编号 | CSA, UL 94V-0 |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 开关功能 | Without | 供电电压 | 50 |
| 最大额定电流 | 2 | 连接器类型 - 电压输入 | 方柱 |
机械参数
| 颜色 | Beige | 间距 | 1.5 mm |
| 形状 | 矩形 | 宽度 | 4.9 mm [ .192 in ] |
| 高度 | 7.7 mm [ .303 in ] | 长度 | 15 mm [ .591 in ] |
| 包装方式 | Tape & Reel (TR) | 尾部类型 | Inline |
| 壳体颜色 | 自然 | 电缆类型 | 分离式导线 |
| 导线线规 | 28 – 24 | 端接方式 | Solder |
| 触头类型 | Male Pin | 触点形状 | Square |
| 安装类型 | Right Angle | 连接器类型 | DIP |
| 接触镀层 | Tin | 触点时序 | Without |
| 安装样式 | Surface Mount | 排数 | 1 |
| 壳体镀层 | Tin | 插入件材料 | 黄铜 |
| 触头材料 | Brass | 壳体材料 | Nylon |
| 安装特性 | 焊钉 | 包装数量 | Tape |
| 面板安装类型 | Without | 尺寸/外形 | 0.50 [.020] |
| 端接样式 | 插针 | 第一触头极性 | Pin (Male) |
| 触点数 | 7 | 端接表面处理 | 不带 |
| 绝缘直径 | .85 mm [ .0334 – .041 in ] | 位数 | 7 |
| 触头长度-柱 | 信号（数据） | 安装孔直径 | 带有 |
| 中心触点材料 | 1.50 [0.059] | 接触件表面处理 - 配合 | 锡 |
| 表面贴装焊盘尺寸 | Internal | 端子柱长度 | 2.4 mm [ .095 in ] |
| 接触镀层厚度 | 1 µm [ 39.37 µin ] | ||
产品信息
| 类型 | Shrouded Header | 连接器性别 | HDR |
| 系列 | Mini CT | 产品特性 | Solder Retention |
| 可密封 | 否 | 卷轴尺寸 | 700 |
| 产品子类型 | Post Header | 连接类型 | Printed Circuit Board |
| 加载位置数 | All | ||
环境参数
| 工作温度 | -22 – 221 °C [ -30 – 105 °F ] | 封装热阻 | .8 mm [ .031 in ] |
