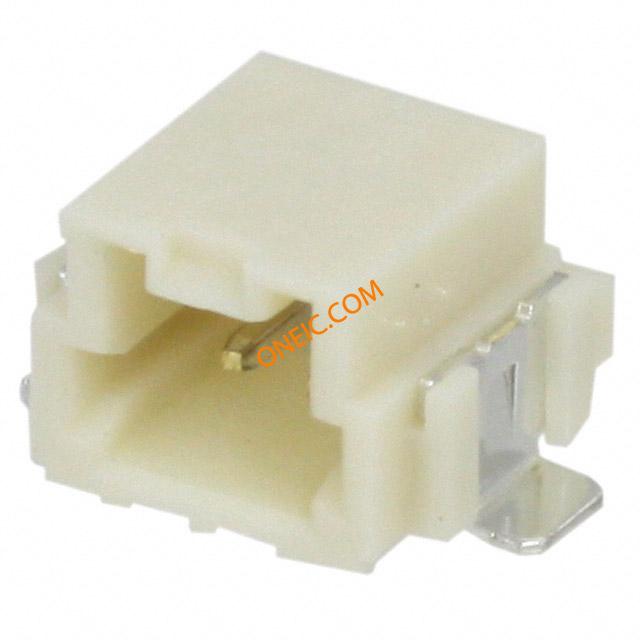

292228-2
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Shrouded Header HDR 2 POS 1.5mm Solder RA SMD T/R 1.5mm AMP Mini CT CONN HEADER 2POS R/A SMD TIN Headers & Wire Housings 1.5 MINI CT SGL H Conn Shrouded Header HDR 2 POS 1.5mm Solder RA SMD T/R Product Highlights:Post HeaderConnector Type = DIPNumber of Positions = 2Without Panel AttachmentTerminate To Printed Circuit BoardSearch Keywords:Common Termination, wire-to-board, wire-to-wire, discrete wire, NIC, Network Interface Cards, PC Cards, power, signal, IDC, pcb connectors, 1.5 MINI CT SGL H SMT W/O BOSS |
| 分类 |
商业参数
| 商标名 | COMMON TERMINATION | 其他名称 | A101007CT |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | Tape & Reel |
合规参数
| RoHS | Lead free / RoHS Compliant | 零件状态 | CSA, UL |
| 无铅定义 | Reflow solder capable to 245°C | UL档案号 | E28476 |
| CSA档案号 | LR 7189-133 | 标准编号 | UL 94V-0, UL |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 开关功能 | Without | 供电电压 | 50 |
| 接触电阻 | 30 mohm | 最大额定电流 | 2 |
| 最小供电电压 | 50VDC/50VAC | 连接器类型 - 电压输入 | 方柱 |
机械参数
| 颜色 | Beige | 深度 | 9.2 mm |
| 间距 | 1.5 mm | 形状 | 矩形 |
| 宽度 | 4.9 mm [ .192 in ] | 高度 | 4.9 mm |
| 长度 | 7.5 mm [ .295 in ] | 包装方式 | Tape & Reel (TR) |
| 尾部类型 | Inline | 壳体颜色 | 自然 |
| 电缆类型 | 分离式导线 | 导线线规 | 28 – 24 |
| 端接方式 | Solder | 触头类型 | Male Pin |
| 触点形状 | Square | 外壳颜色 | Beige |
| 安装类型 | Right Angle | 连接器类型 | DIP |
| 接触镀层 | Tin | 触点时序 | Without |
| 安装样式 | Surface Mount | 排数 | 1 |
| 壳体镀层 | Tin | 插入件材料 | 黄铜 |
| 触头材料 | Brass | 壳体材料 | Nylon |
| 总长度 | 7.5 mm | 安装特性 | 焊钉 |
| 包装数量 | Tape | 面板安装类型 | Without |
| 尺寸/外形 | 0.50 [.020] | 端接样式 | 插针 |
| 第一触头极性 | Pin (Male) | 触点数 | 2 |
| 端接表面处理 | 不带 | 绝缘直径 | .85 mm [ .0334 – .041 in ] |
| 位数 | 2 | 触头长度-柱 | 信号（数据） |
| 安装孔直径 | 带有 | 中心触点材料 | 1.50 [0.059] |
| 接触件表面处理 - 配合 | 锡 | 表面贴装焊盘尺寸 | Internal |
| 端子柱长度 | 2.4 mm [ .095 in ] | 接触镀层厚度 | 1 µm [ 39.37 µin ] |
产品信息
| 类型 | Shrouded Header | 连接器性别 | HDR |
| 系列 | Mini CT | 产品特性 | Solder Retention |
| 可密封 | 否 | 卷轴尺寸 | 700 |
| 产品子类型 | Post Header | 连接类型 | Printed Circuit Board |
| 加载位置数 | All | ||
环境参数
| 工作温度 | -30C to 105C | 封装热阻 | .8 mm [ .031 in ] |
文档与媒体
相关型号

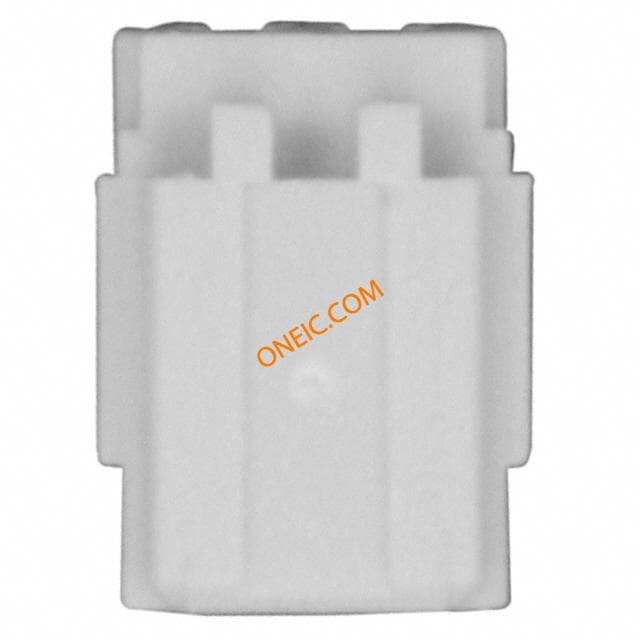

353293-2
