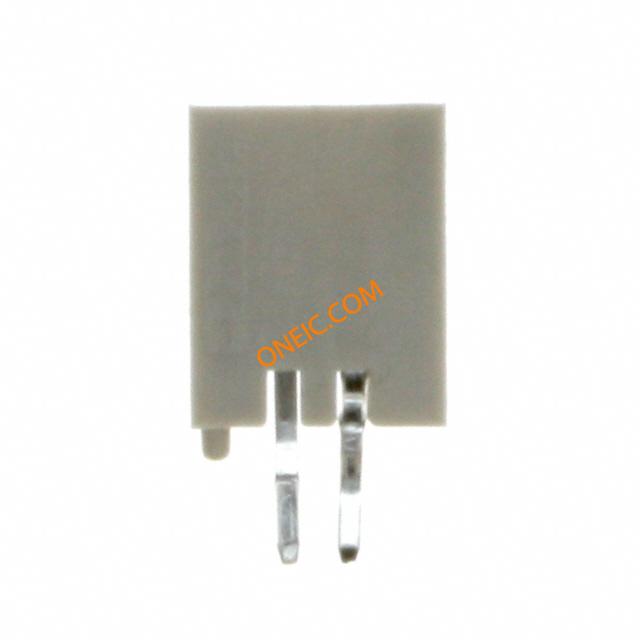

点击放大查看
292207-2
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Shrouded Header HDR 2 POS 1.5mm Solder ST Thru-Hole Loose Piece 1.5mm AMP Mini CT CONN HEADER 2POS VERT 1.5MM TIN TE Connectivity 292207 Series 1.5mm Pitch 2 Way 1 Row Straight PCB Header, Solder Termination Headers & Wire Housings 2P DIP HDR VT MINI NAT 1.5mm Conn Shrouded Header HDR 2 POS 1.5mm Solder ST Thru-Hole Loose Piece Product Highlights:Post HeaderConnector Type = DIPNumber of Positions = 2Without Panel AttachmentTerminate To Printed Circuit BoardSearch Keywords:Common Termination, wire-to-board, wire-to-wire, discrete wire, NIC, Network Interface Cards, PC Cards, power, signal, IDC, pcb connectors, Headerplug,PCB,1.5mm,2way,vert.,Mini-CT TE Connectivity AMP Mini CT 系列 1.5mm节距 2路 (1排) 直 PCB 针座, 焊接端接 , 通孔 MINI CT SGL DIP V 2P NAT |
| 分类 |
商业参数
| 商标名 | COMMON TERMINATION | 产品类别 | Headers & Wire Housings |
| 标准包装数量 | Trays | 工厂包装数量 | 2750 |
合规参数
| RoHS | Lead free / RoHS Compliant | 零件状态 | CSA, UL |
| 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c | UL档案号 | E28476 |
| CSA档案号 | LR 7189-133 | 标准编号 | UL 94V-0, UL |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 开关功能 | With | 供电电压 | 50 |
| 连接器阻抗 | 内部 | 最大额定电流 | 2/Contact A |
| 最小供电电压 | 50VDC/50VAC | 连接器类型 - 电压输入 | 方柱 |
机械参数
| 颜色 | Gray | 深度 | 4.7 mm |
| 间距 | 1.5 mm | 形状 | 矩形 |
| 宽度 | 4.7 mm [ .185 in ] | 高度 | 6.9 mm |
| 长度 | 5.5 mm [ .216 in ] | 包装方式 | Bulk |
| 尾部类型 | 交错 | 壳体颜色 | 自然 |
| 引脚样式 | 正方形 | 方向 | 直 |
| 端接方式 | Solder | 触头类型 | Male Pin |
| 极化 | Mounting Boss | 触点形状 | Square |
| 外壳颜色 | Gray | 安装类型 | Vertical |
| 连接器类型 | DIP | 接触镀层 | Pre-Tin |
| 触点时序 | Without | 安装样式 | Thru Hole |
| 排数 | 1 | 插入件材料 | 黄铜 |
| 触头材料 | Brass | 壳体材料 | Nylon |
| 总长度 | 5.5 mm | 安装特性 | 扭结支脚 |
| 包装数量 | Loose Piece | 面板安装类型 | Without |
| 尺寸/外形 | 0.50 [.020] | 端接排数 | 焊接 |
| 端接样式 | Through Hole | 第一连接器类型 | 带罩 |
| 第一触头极性 | Pin (Male) | 触点数 | 2 |
| 端接表面处理 | 带有 | 位数 | 2 |
| 触头长度-柱 | 信号（数据） | 安装孔直径 | 带有 |
| 中心触点材料 | 1.50 [0.059] | 接触件表面处理 - 配合 | 锡 |
| 接触长度 - 配合 | 0.094" (2.40mm) | 端子柱长度 | 2.4 mm [ .095 in ] |
| 接触镀层厚度 | 1 – 2 µm [ 39.37 – 78.73 µin ] | 静电放电屏蔽 | 不带 |
产品信息
| 类型 | Shrouded Header | 连接器性别 | HDR |
| 系列 | 292207 | 覆盖范围 | 覆盖 |
| 产品特性 | Board Guide | 可密封 | 否 |
| 卷轴尺寸 | 2750 | 产品子类型 | Post Header |
| 连接类型 | Printed Circuit Board | 加载位置数 | All |
环境参数
| 工作温度 | -30C to 105C | 封装热阻 | 1.6 mm [ .063 in ] |
