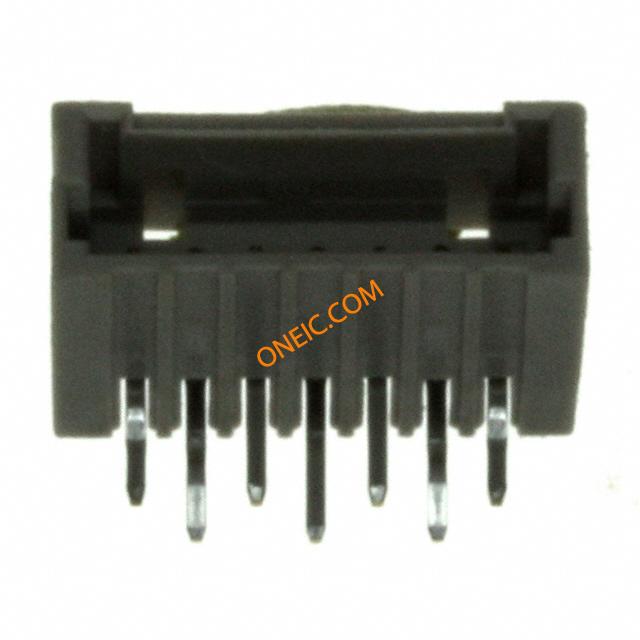

292206-7
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Shrouded Header HDR 7 POS 1.5mm Solder RA Thru-Hole Loose Piece 1.5mm AMP Mini CT CONN HEADER 7POS R/A 1.5MM TIN Headers & Wire Housings 7P DIP HDR R/A MINI NAT 1.5mm Conn Shrouded Header HDR 7 POS 1.5mm Solder RA Thru-Hole Loose Piece Product Highlights:Post HeaderConnector Type = DIPNumber of Positions = 7Without Panel AttachmentTerminate To Printed Circuit BoardSearch Keywords:Common Termination, wire-to-board, wire-to-wire, discrete wire, NIC, Network Interface Cards, PC Cards, power, signal, IDC, pcb connectors, MINI CT SGL DIP H 7P NAT |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | COMMON TERMINATION | 其他名称 | A98672 |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | Trays |
| 工厂包装数量 | 1150 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 零件状态 | CSA, UL |
| 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c | UL档案号 | E28476 |
| CSA档案号 | LR 7189-133 | 标准编号 | CSA, UL 94V-0 |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 开关功能 | Without | 供电电压 | 50 |
| 连接器阻抗 | 内部 | 最大额定电流 | 2 |
| 连接器类型 - 电压输入 | 方柱 | ||
机械参数
| 颜色 | Gray | 间距 | 1.5 mm |
| 形状 | 矩形 | 宽度 | 4.9 mm [ .192 in ] |
| 高度 | 8.45 mm [ .332 in ] | 长度 | 13 mm [ .511 in ] |
| 包装方式 | Bulk | 尾部类型 | 交错 |
| 壳体颜色 | 自然 | 电缆类型 | 分离式导线 |
| 引脚样式 | 正方形 | 导线线规 | 28 – 22 |
| 端接方式 | Solder | 触头类型 | Male Pin |
| 触点形状 | Square | 安装类型 | Right Angle |
| 连接器类型 | DIP | 接触镀层 | Pre-Tin |
| 触点时序 | With | 安装样式 | Thru Hole |
| 排数 | 1 | 插入件材料 | 黄铜 |
| 触头材料 | Brass | 壳体材料 | Nylon 6/6 |
| 安装特性 | 扭结支脚 | 包装数量 | Loose Piece |
| 面板安装类型 | Without | 尺寸/外形 | 0.50 [.020] |
| 端接样式 | Through Hole | 第一连接器类型 | 带罩 |
| 第一触头极性 | Pin (Male) | 触点数 | 7 |
| 端接表面处理 | 带有 | 绝缘直径 | .85 mm [ .0334 – .041 in ] |
| 位数 | 7 | 触头长度-柱 | 信号（数据） |
| 安装孔直径 | 带有 | 中心触点材料 | 1.50 [0.059] |
| 接触件表面处理 - 配合 | 锡 | 接触长度 - 配合 | 0.094" (2.40mm) |
| 端子柱长度 | 3.00 [0.118] | 接触镀层厚度 | 1 – 2 µm [ 39.37 – 78.73 µin ] |
产品信息
| 类型 | Shrouded Header | 连接器性别 | HDR |
| 系列 | Mini CT | 可密封 | 否 |
| 卷轴尺寸 | 1150 | 产品子类型 | Post Header |
| 连接类型 | Printed Circuit Board | 加载位置数 | All |
环境参数
| 工作温度 | -22 – 221 °C [ -30 – 105 °F ] | 封装热阻 | 1.6 mm [ .063 in ] |
