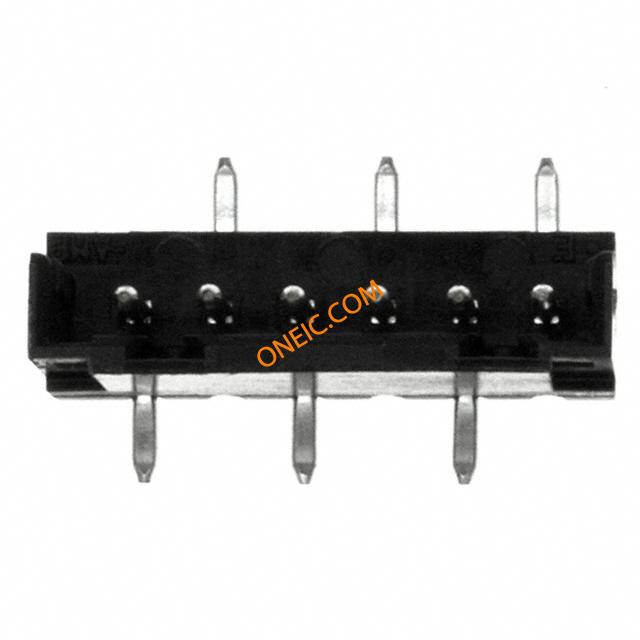

292171-6
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Wire to Board HDR 6 POS 2mm Solder ST SMD Tube 2mm AMP CT CONN HEADER 6POS VERT SMD TIN Headers & Wire Housings 6P POST HDR ASSY 2mm Conn Wire to Board HDR 6 POS 2mm Solder ST SMD Tube Product Highlights:ConnectorConnector Type = MT (Mass Termination)Mating Type = HeaderNumber of Positions = 6Number of Rows = 1Search Keywords:Common Termination, wire-to-wire, hybrid power, discrete wire, flat shielded cable, Input/Output, NIC, Network Interface Cards, PC Cards, drawer, hybrid power, signal, pcb connectors, Pin header straight SMD Pitch2 mm Poles 6 CT, 292171-6, TE Connectivity CT POST HDR ASSY 6P IN-TUBE BL |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | Common Termination | 其他名称 | A98795 |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 30 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 零件状态 | CSA, UL |
| 无铅定义 | Reflow solder capable to 245°C | UL档案号 | E28476 |
| CSA档案号 | LR 7189 | 标准编号 | CSA, UL 94V-0 |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 额定电压 | 125 | 极数 | 6 |
| 开关功能 | Yes | 供电电压 | 125 |
| 接触电阻 | 20 mohm | 最大额定电流 | 2 A |
| 最小供电电压 | 125VDC/125VAC | 连接器类型 - 电压输入 | 圆柱体 |
机械参数
| 颜色 | Black | 深度 | 4 mm |
| 间距 | 2 mm | 形状 | 矩形 |
| 宽度 | 4 mm [ .157 in ] | 高度 | 7.8 mm |
| 长度 | 14 mm [ .551 in ] | 包装方式 | Tube |
| 尾部类型 | 交错 | 壳体颜色 | 黑色 |
| 电缆类型 | 分离式导线 | 导线线规 | 28 – 22 |
| 端接方式 | Solder | 触头类型 | Male Pin |
| 触点形状 | Round | 外壳颜色 | Black |
| 安装类型 | Vertical | 连接器类型 | MT (Mass Termination) |
| 接触镀层 | Pre-Tin | 触点时序 | With |
| 安装样式 | Surface Mount | 排数 | 1 |
| 连接器用途 | Header | 插入件材料 | 黄铜 |
| 触头材料 | Brass | 壳体材料 | Polyphenylene Sulfide (PPS) |
| 总长度 | 2.00 [0.079] | 安装特性 | 板锁 |
| 包装数量 | 30 | 面板安装类型 | Without |
| 端接样式 | SMD | 第一触头极性 | Pin (Male) |
| 排针方向 | Standard | 触点数 | 6 |
| 端接表面处理 | 带有 | 位数 | 6 |
| 第一连接器极性 | Male | 触头长度-柱 | 信号（数据） |
| 安装孔直径 | 带有 | 接触件表面处理 - 配合 | 锡 |
| 典型触点布局 | 同轴 | 接触长度 - 配合 | 0.177" (4.50mm) |
| 表面贴装焊盘尺寸 | Internal | 端子柱长度 | 4.5 mm [ .177 in ] |
| 接触镀层厚度 | 1 – 2 µm [ 39.37 – 78.73 µin ] | 静电放电屏蔽 | 不带 |
产品信息
| 类型 | Wire to Board | 连接器性别 | HDR |
| 系列 | AMP CT | 产品特性 | Board Guide |
| 可密封 | 否 | 卷轴尺寸 | 30 |
| 产品子类型 | Connector | 连接类型 | Printed Circuit Board |
| 连接方式 | Wire-Board | 加载位置数 | All |
环境参数
| 工作温度 | -30C to 105C | 封装热阻 | .8 mm [ .031 – .063 in ] |
