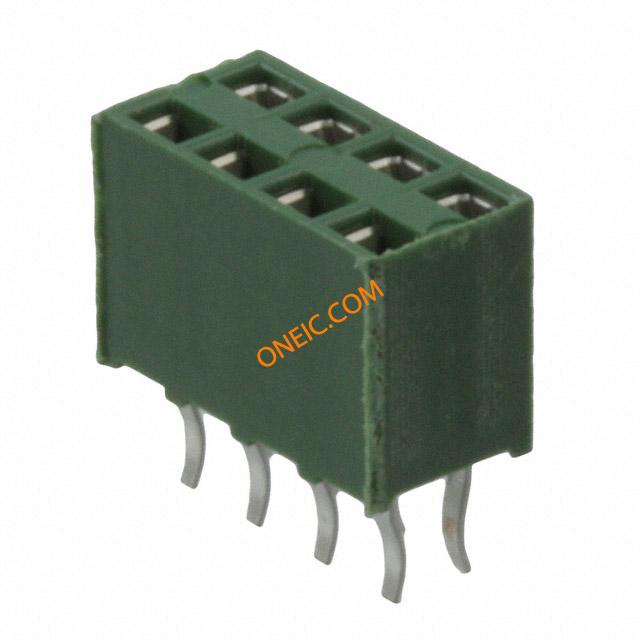

点击放大查看
215307-4
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Socket Strip RCP 4 POS 2.54mm Solder ST Thru-Hole .100 inch AMPMODU Receptacles CONN RCPT VERT HV-100 8POS TE Connectivity 2.54mm 4 Way 2 Row Straight PCB Socket Through Hole Socket Strip Headers & Wire Housings REC ASSY 2X4P VERT HV-100 Conn Socket Strip RCP 8 POS 2.54mm Solder ST Thru-Hole Conn Socket Strip RCP 8 POS 2.54mm Solder ST Thru-Hole Product Highlights:ReceptacleHV-100Number of Positions = 4Number of Rows = DualStandard ProfileSearch Keywords:AMPMODU, board to board, NIC, Network Interface Cards, PC Cards, MIL-C-55032, MIL-C-24519, pcb connectors, wire to board, signal, SOCKET, VERTICAL, 2ROW, 8WAY 4WD/ROWVERTSKT Socket; pin strips; HV-100; female; PIN:8; straight; 2.54mm; THT Female header 2 x 4P, 215307-4, TE Connectivity 2X4P HV100 REC CON. TE, 7.0MM |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | AMPMODU | 产品类别 | Headers & Wire Housings |
| 标准包装数量 | Bulk | 工厂包装数量 | 184 |
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85369010 |
| 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c | RoHS/ELV合规状态 | RoHS compliant, ELV compliant |
| 认证机构标志 | No | 材料阻燃等级 | UL 94V-0 |
电气参数
| 量程（°/s） | :TE - AMPMODU HV-100 Series | 接触电阻 | 12 mohm |
| 连接器阻抗 | Top | 最大额定电流 | 3A |
机械参数
| 颜色 | Green | 深度 | 5.06 mm |
| 间距 | 2.54 mm | 高度 | 7 mm |
| 密封型 | No | 重量 | 0.006 |
| 包装方式 | Bulk | 方向 | straight |
| 排间距 | 0.100" (2.54mm) | 端接方式 | Solder |
| 固定类型 | Without | 引脚间距 | len. 3.1mm |
| 柱间距 | 2.54 [.100] | 外壳颜色 | Green |
| 安装类型 | Vertical | 电缆端类型 | With |
| 连接器类型 | 7.00 [0.276] | 接触镀层 | Gold Over Nickel |
| 安装样式 | 2.54 [.100] | 排数 | 2 |
| 外形（宽 x 高） | Standard | 触头材料 | Phosphor Bronze |
| 壳体材料 | Polyester GV | 总长度 | 5.08 mm |
| 包装数量 | 184 | 连接器 - 电缆 | socket |
| 端接样式 | Through Hole | 板面高度 | 0.275" (7.00mm) |
| 触点数 | 4 | 接触件端接 | :Through Hole Vertical |
| 位数 | 4 | 端子柱长度 | 3.10 [0.122] |
| 接触镀层厚度 | 31.5µin (0.80µm) | 触点材料 - 镀层 | gold plated |
| 第一连接器安装类型 | :PC Board | 第一连接器安装特征 | 2x4 |
产品信息
| SPG | 1 | 类型 | Socket Strip |
| 连接器性别 | RCP | 系列 | HV-100 |
| 可堆叠 | Yes | CAD图纸 | 3D CAD Model |
| 制造商全称 | AMP | 产品子类型 | Receptacle |
| 适配器系列 | HV-100 | 单元数量 | 1 |
| 其他规格 | With | 加载位置数 | All |
环境参数
| 工作温度 | -65C to 105C | ||
