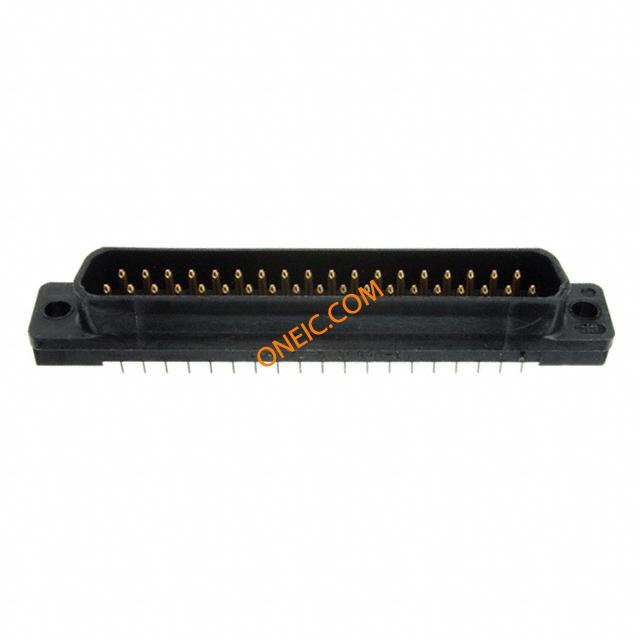

208009-1

制造商	TE Connectivity Ltd.
描述	Conn D-Subminiature PIN 37 POS 2.77mm Solder ST Thru-Hole 37 Terminal 1 Port D-Sub Standard Connectors HD-20 37P PLUG 441 Standard Board Mount Connectors CONN D-SUB PLUG STR 37POS PCB AU Conn D-Subminiature PIN 37 POS 2.77mm Solder ST Thru-Hole 37 Terminal 1 Port Product Highlights:Number of Positions = 37PlugPCB Mount Angle = VerticalProduct Series = HD 20Without Mating Connector LockSearch Keywords:Subminiature D, AMPLIMITE, MIL-C-24308, DIN 41652, Mark II, Mark III, DIN 41494, box to box, military/aerospace, 13C3, 3C3, HD-22, ACTION PIN, d-sub, d sub, dsub Conn;D-Sub;PCBPlug;37Pos;STR;HD-20Series;20AWG;AllPlasticShell 37 PLUG SP/AP STD
分类	连接器解决方案D-Sub连接器

对参数有疑问？问 AI 助手

商业参数

产品类别	D-Sub Standard Connectors	标准包装数量	Rail / Tube
工厂包装数量	7

合规参数

RoHS	No	无铅定义	Wave solder capable to 240Â°C, Wave solder capable to 260Â°C, Wave solder c
标准编号	UL E28476	RoHS/ELV合规状态	ELV compliant, 5 of 6 Compliant
材料阻燃等级	UL 94V-0

电气参数

接地方式	Without	额定电压	125V
最大额定电流	6A

机械参数

颜色	Black	间距	2.77 mm
密封型	No	外形尺寸(长x宽)	4
锁定类型	不带	包装方式	Tube
壳体颜色	黑色	引脚样式	圆形, 圆形
外壳尺寸	4	端接方式	Solder
触头类型	Signal	柱间距	.108
第二连接器	Without	触点形状	Round
安装类型	Through Hole	连接器类型	Plug, Male Pins
接触镀层	Gold	法兰特征	Housing/Shell (Unthreaded)
接地类型	Without	安装样式	Through Hole
排数	2	外壳材料（壳体）	Brass
电路板厚度	0.062 â 0.093 [1.57 â 2.36]	连接器样式	D-Sub
插入件材料	黄铜	外形（宽 x 高）	Standard
触头材料	Brass	壳体材料	Thermoplastic
安装特性	安装孔	包装数量	7
面板安装类型	Without	尺寸/外形	0.66 [.026]
接地凹痕	Without	端接样式	Solder
连接器颜色	None	外径	.66 mm [ .026 in ]
触点数	37	位数	37
外壳尺寸-插件	All Plastic	安装孔直径	3.05 [.120]
端子柱长度	3.18 [0.125]	接触镀层厚度	Flash
外壳与棱镜材料	是	外壳尺寸，连接器布局	4 (DC, C)

产品信息

备注	Plugs are preloaded with size 20 DF posted pin contacts	类型	D-Subminiature
连接器性别	PIN	系列	HD-20
可密封	否	制造商全称	AMP
预装	是	产品子类型	连接器
其他规格	否

环境参数

工作温度

-55°C ~ 105°C

封装热阻

1.57 – 2.36 mm [ .062 – .093 in ]
