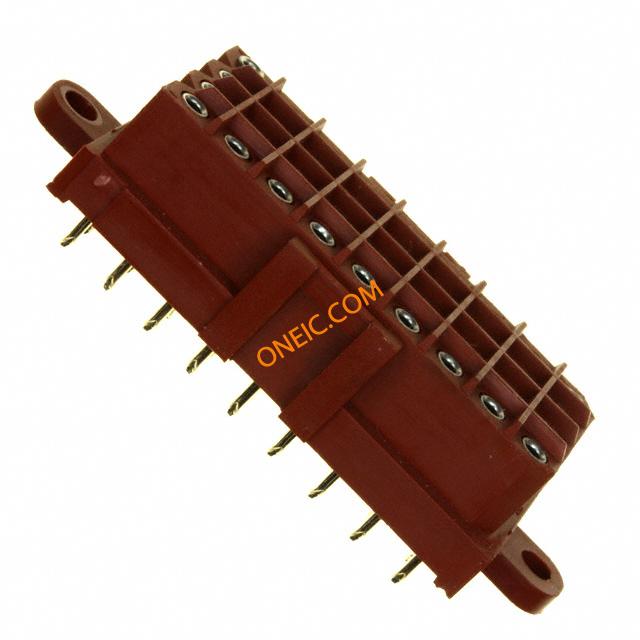

点击放大查看
207534-8
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Power SKT 36 POS 5mm Solder ST Thru-Hole 36 Terminal 1 Port Metrimate Connectors CONN HEADER SKT 36POS VERT TIN Pin & Socket Connectors 36P SCKT HEADER TIN METRIMATE Conn Power SKT 36 POS 5mm Solder ST Thru-Hole 36 Terminal 1 Port Product Highlights:HeaderSquare Grid Connector ConfigurationNumber of Positions = 36SocketWithout Coaxial SocketSearch Keywords:Power Pin & Socket, Soft Shell, NIC, Network Interface Cards, PC Cards, cabled power, wire to board, wire to panel. wire to wire, IEC 440 V, power, pcb connectors, discrete wire, crimp, CONNECTOR, HEADER, 36WAY CONN HEADER SKT 36POS SKT HDR ASSY,36 POSN,METRIMATE |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Pin & Socket Connectors | 标准包装数量 | Trays |
| 工厂包装数量 | 22 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85366930 |
| 无铅定义 | Wave solder capable to 240°C / Wave solder capable to 260°C / Wave solder capabl | RoHS/ELV合规状态 | RoHS compliant / ELV compliant |
| 材料阻燃等级 | UL 94V-0 | ||
电气参数
| 电压 | 600.0 | 额定电压 | 600 V |
| 最大额定电流 | 14 | 最小供电电压 | 600VDC/600VAC |
机械参数
| 颜色 | Red | 间距 | 5 mm |
| 高度 | 14.35 mm | 重量 | 0.02 |
| 包装方式 | Tray | 排间距 | 0.197" (5.00mm) |
| 端接方式 | Solder | 触头类型 | Solder Post |
| 第二连接器 | With | 外壳颜色 | Red |
| 安装类型 | Through Hole | 连接器类型 | Header |
| 接触镀层 | Tin-Lead | 紧固类型 | Latch Holder |
| 安装样式 | Through Hole | 排数 | 4 |
| 轴直径 | Without | 连接器用途 | Square Grid |
| 锁定特性 | Locking Latch | 触头材料 | Phosphor Bronze |
| 壳体材料 | Thermoplastic - GF | 总长度 | 25.55 mm |
| 安装特性 | With | 主要材料 | Phosphor Bronze |
| 第一触头极性 | Socket (Female) | 传感器连接器 | Without |
| 触点数 | 36 | 接触件端接 | :Through Hole Vertical |
| 位数 | 36 | 外壳尺寸-插件 | :- |
| 中心触点表面处理 | 5.0 | 端子柱长度 | 4.6 |
| 接触镀层厚度 | 150µin (3.81µm) | 触点材料 - 配合 | Tin |
| 第一连接器安装类型 | :PCB | ||
产品信息
| 类型 | Power | 连接器性别 | SKT |
| 系列 | Metrimate | 编码、键控 | No |
| 制造商全称 | AMP | 产品子类型 | Connector |
| 端口数 | 1 Port | 其他规格 | No |
| 加载位置数 | All | ||
环境参数
| 工作温度 | -55C to 130C | 结工作温度 | 130C |
