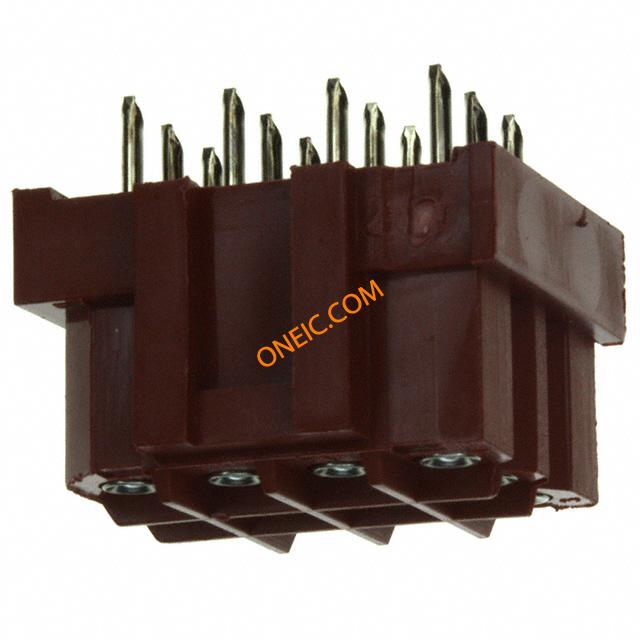

207528-8
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Power SKT 12 POS 5mm Solder ST Thru-Hole 12 Terminal 1 Port Metrimate Connectors CONN HDR SOCKET 12 POS METRIMATE IC & Component Sockets SKT HDR ASSM 12P MMATE LF 5mm (.197") Centerline, 600 V, 14 A max. (Metrimate) 5mm (.197") Centerline, 600 V, 14 A max. (Metrimate) Product Highlights:ConnectorConnector Type = HeaderSquare Grid Connector Configuration12 PositionsSocketSearch Keywords:Power Pin & Socket, Soft Shell, NIC, Network Interface Cards, PC Cards, cabled power, wire to board, wire to panel. wire to wire, IEC 440 V, power, pcb connectors, discrete wire, crimp, SKT HDR ASSY,12P,MMATE LF |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 2075288 | 标准包装规格 | 70 |
| 产品类别 | IC & Component Sockets | 标准包装数量 | Trays |
| 工厂包装数量 | 70 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | UL等级 | 已认证, 获得认可 |
| 无铅定义 | Not reviewed for lead free solder process | UL档案号 | E28476 |
| CSA档案号 | LR16455 | 标准编号 | CSA, UL |
| RoHS/ELV合规状态 | RoHS compliant / ELV compliant | 认证机构标志 | 是 |
| 材料阻燃等级 | UL 94V-0 | ||
电气参数
| 电压 | 600.0 | 供电电压 | 600 |
| 最大额定电流 | 14 | ||
机械参数
| 颜色 | Red | 间距 | 5 mm |
| 宽度 | 21.34 | 长度 | 32.51 |
| 包装方式 | Tray | 遮蔽类型 | No |
| 壳体颜色 | 红色 | 排间距 | 0.197" (5.00mm) |
| 端接方式 | Solder | 触头类型 | Solder Post |
| 柱间距 | .197 | 第二连接器 | With |
| 外壳颜色 | Red | 安装类型 | Through Hole |
| 连接器类型 | Header | 接触镀层 | Tin over Nickel |
| 安装样式 | 不带 | 排数 | 3 |
| 壳体镀层 | Tin | 轴直径 | Without |
| 连接器用途 | Square Grid | 高度（英寸） | 14.35 |
| 锁定特性 | Locking Latch | 触头材料 | 锡 |
| 壳体材料 | Thermoplastic - GF | 安装特性 | Without |
| 包装数量 | 70 | 面板安装类型 | 通孔 - 焊接 |
| 主要材料 | Phosphor Bronze | 端接样式 | 插座 |
| 传感器连接器 | Without | 端接表面处理 | 带有 |
| 位数 | 12 | 中心触点表面处理 | 5.0 |
| 兼容外壳尺寸（如TM-700等） | 母端护套 | 触头长度-柱 | 信号（数据） |
| 安装孔直径 | 带有 | 典型触点布局 | 网络 |
| 端子柱长度 | 4.6 | 接触镀层厚度 | 150µin (3.81µm) |
| 触点材料 - 配合 | Tin | ||
产品信息
| 类型 | Power | 连接器性别 | SKT |
| 编码、键控 | No | 制造商全称 | AMP |
| 产品子类型 | Connector | 其他规格 | No |
| 加载位置数 | All | ||
环境参数
| 工作温度 | -55 – 130 °C [ -67 – 266 °F ] | 封装热阻 | 1.6 mm [ .063 in ] |
