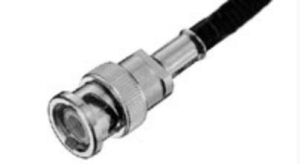

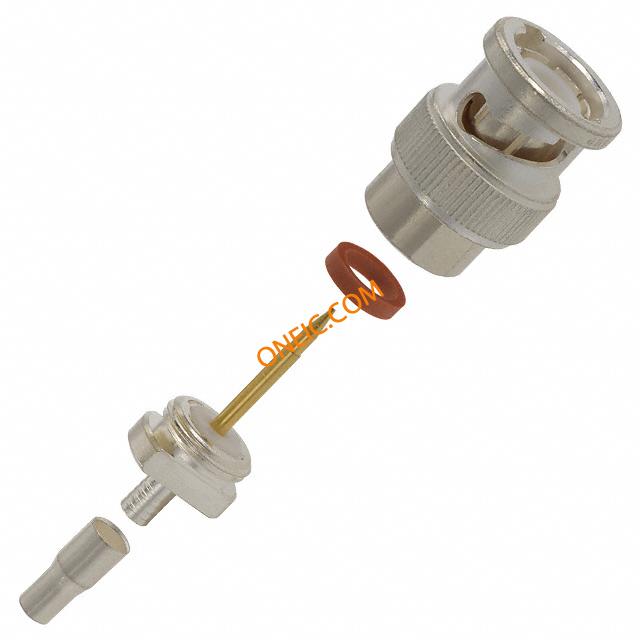

2-330061-1
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn BNC PL 50Ohm Crimp ST Cable Mount Gold BNC RF Connectors CONN BNC PLUG STR 50 OHM PUSH BNC straight crimp plug 50ohm RF Connectors / Coaxial Connectors S.C. PLUG 50 OHM Conn BNC PL 50Ohm Crimp ST Cable Mount Gold Product Highlights:ConnectorConnector Type = BNCPlugTerminate To Coaxial CableCoaxial Cable Termination Type = CrimpSearch Keywords:solderless, RF, coax, BNC, UG/U, miniature, sub-miniature, bayonet, MIL-C-39012 BNCSINGLECRIMP,BNCPLUGKITTEFLON Straight Connector Crimp-On RG-174, RG-188 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Connectors | 产品类别 | RF Connectors / Coaxial Connectors |
| 标准包装数量 | Bulk | 工厂包装数量 | 1 |
合规参数
| RoHS | Contains lead / RoHS non-compliant | ||
电气参数
| 阻抗 | 50 Ohm | 额定电压 | 500 V |
| 最大频率 | 2.5GHz | 绝缘电阻 | 5000 MOhms |
机械参数
| 尺寸 | Standard | 包装方式 | Bulk |
| 电缆类型 | RG-174, RG-188 | 本体表面处理 | Silver |
| 电缆组 | RG-174, 188 | 方向 | Straight |
| 端接方式 | Crimp | 第一连接器 | 0.57 in 14.5mm |
| 安装类型 | Cable Mount | 行程角度 | Straight |
| 电缆直径 | RG-174, RG-188 | 连接器类型 | Plug, Male Pin |
| 接触镀层 | Gold | 紧固类型 | Bayonet Lock |
| 外壳涂层 | Silver | 安装样式 | CableMount |
| 连接器样式 | BNC | 触头材料 | Brass |
| 总长度 | 1.37 in 34.93mm | 主要材料 | BNC |
| 端接样式 | Crimp | 配接方向 | Bayonet |
| 屏蔽层端接方式 | Crimp | 接触件端接 | Push On |
| 介电材料 | Polytetrafluoroethylene (PTFE) | 中心触点镀层工艺 | Gold |
| 中心触点材料 | Brass | ||
产品信息
| 类型 | BNC | 连接器性别 | PL |
| 极性 | Standard | 配置 | BNC |
| 适配器系列 | AMP | 连接类型 | Coaxial Cable |
| 安装类型 | Crimp-On | 射频系列/标准 | 330061 |
环境参数
| 工作温度 | - 65 C to + 85 C | ||
