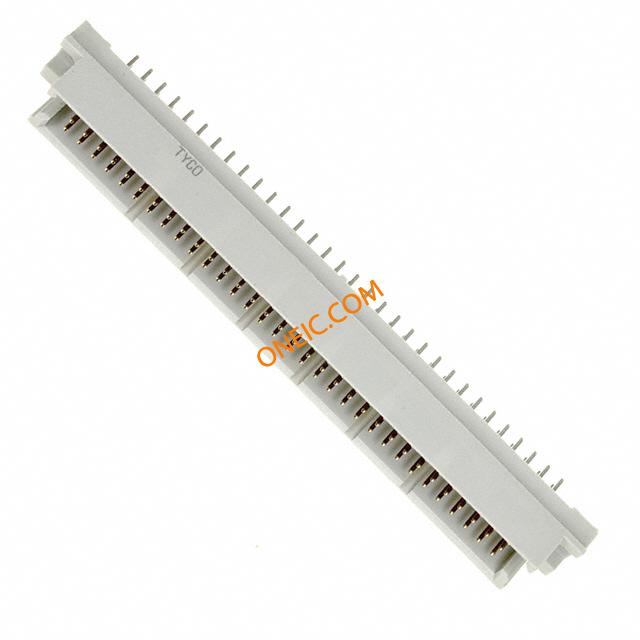

2-1393659-8
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn DIN 41612 PL 96 POS 2.54mm Solder ST Thru-Hole Eurocard Type R CONN PLUG 96POS VERT SOLDER T/H Hard Metric Connectors PLUG 96P VT TYPE R Conn DIN 41612 PL 96 POS 2.54mm Solder ST Thru-Hole Product Highlights:Housing Gender = ReceptacleContact Gender = Pin96 PositionsPCB Mount Angle = VerticalWithout PCB Mount RetentionSearch Keywords:parallel, stacking, co-planar, horizontal, high density, midplane, two piece, IEC 603-2, DIN 41612 V42254B1201R960=PC612 MESSERLE |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Hard Metric Connectors | 标准包装数量 | Bulk |
| 工厂包装数量 | 100 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 无铅定义 | Wave solder capable to 240°C |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 接口 | Eurocard/DIN 41612 | ||
机械参数
| 颜色 | Gray | 间距 | 2.54 mm |
| 涂层 | Without | 包装方式 | Bulk |
| 屏蔽 | 否 | 端接方式 | Solder |
| 触头类型 | Solder Post | 安装类型 | Through Hole |
| 连接器类型 | Plug, Male Pins | 接触镀层 | Gold or Gold-Palladium |
| 触点时序 | 否 | 安装样式 | Panel |
| 排数 | 3 | 高度（英寸） | 11.51 |
| 插入件材料 | 磷青铜 | 触头材料 | Copper Alloy |
| 壳体材料 | Polyester GF | 安装特性 | 安装孔 |
| 面板安装类型 | 不带 | 先合后断 | No |
| 连接器间距 | 2.54 | 端接样式 | Solder |
| 配接方向 | Without | 触点数 | 96 |
| 接触件尾部长度 | 2.9 | 位数 | 96 |
| 绝缘材料 - 材质 | Polybutylene Terephthalate (PBT), Polyester, Glass Filled | 安装孔直径 | 不带 |
| 端子柱长度 | 2.90 [0.114] | ||
产品信息
| 类型 | DIN 41612 | 等级 | II |
| 样式 | R | 系列 | Eurocard |
| 导向方式 | Without | 产品子类型 | Plug |
| 列数 | 32 | 加载位置数 | All |
环境参数
| 级别、等级 | 2 | 工作温度 | -55°C ~ 125°C |
