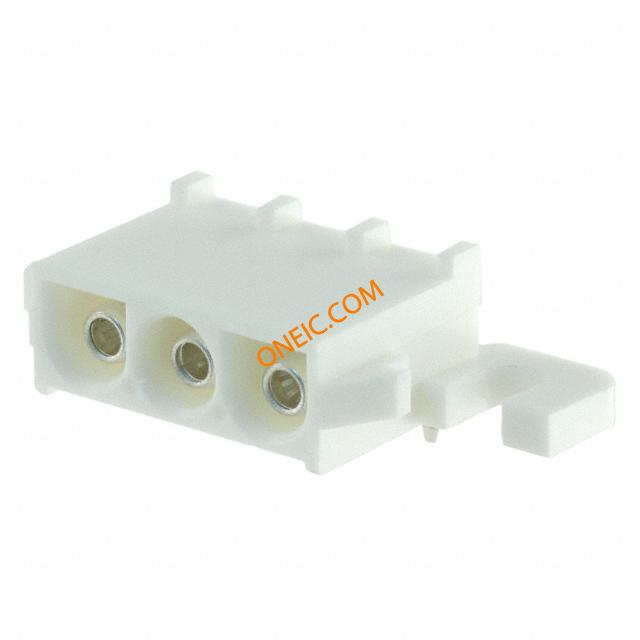

193839-2

点击放大查看

193839-2

制造商
TE Connectivity Ltd.
描述Conn Wire to Board SKT 3 POS 6.35mm Solder RA Thru-Hole .250" Centerline, 600 V, 19 - 36 A max CONN SOCKET 3POS R/A SILVER Power to the Board RA SOCKET HDR 3P Conn Wire to Board SKT 3 POS 6.35mm Solder RA Thru-Hole Product Highlights:HeaderUniversal MATE-N-LOK IINot CompactPCI6.35 mm Centerline, MatrixNumber of Circuits = 3Search Keywords:wire to wire, wire to board, Lighting Interconnection, soft shell, pcb connectors, power, discrete wire, crimp, PWRSIGALLP SKTHEADER,RIGHTANGLE 3 Position 6.35 mm Wire to Board Right Angle Socket Receptacle SKT HEADER, RIGHT ANGLE
分类
对参数有疑问?问 AI 助手

商业参数

产品类别Power to the Board标准包装数量Bulk
工厂包装数量50

合规参数

RoHSLead free / RoHS CompliantUL等级获得认可
零件状态E28476CSA档案号LR16455
标准编号CSA, ULCSA认证Certified
UL阻燃等级UL 94V-0认证机构标志

电气参数

额定电压600 V连接器阻抗焊接
最大额定电流31 A最小供电电压600VAC
连接器类型 - 电压输入Wire-to-Board

机械参数

颜色Natural深度17.27 mm
间距6.35 mm宽度17.27
高度9.14 mm长度37.97
密封型Not Sealed包装方式Bulk
壳体颜色白色端接方式Solder
触头类型Female Socket外壳颜色Natural
安装类型Through Hole, Right Angle连接器类型Receptacle
接触镀层Silver Over Nickel紧固类型Locking Ramp
安装样式Panel排数1
封装形式Receptacle高度(英寸)9.14
触头材料Copper Alloy壳体材料Polyamide (PA)
总长度37.97 mm安装特性安装孔
包装数量50面板安装类型通孔 - 焊接
连接器间距3.23第一触头极性Socket (Female)
触点数3位数3
兼容外壳尺寸(如TM-700等)插头护套安装孔直径带有
接触件表面处理 - 配合典型触点布局直插式
端子柱长度4.06 mm [ .16 in ]接触镀层厚度200µin (5.08µm)
静电放电屏蔽不带每排/每行位置数All

产品信息

类型Wire to Board连接器性别SKT
产品子类型Headers应用细节Power
装配配置Without加载位置数All

环境参数

测试温度标准件 - 非灼热丝工作温度-55 – 105 °C [ -67 – 221 °F ]
封装热阻1.57 mm [ .062 in ]
