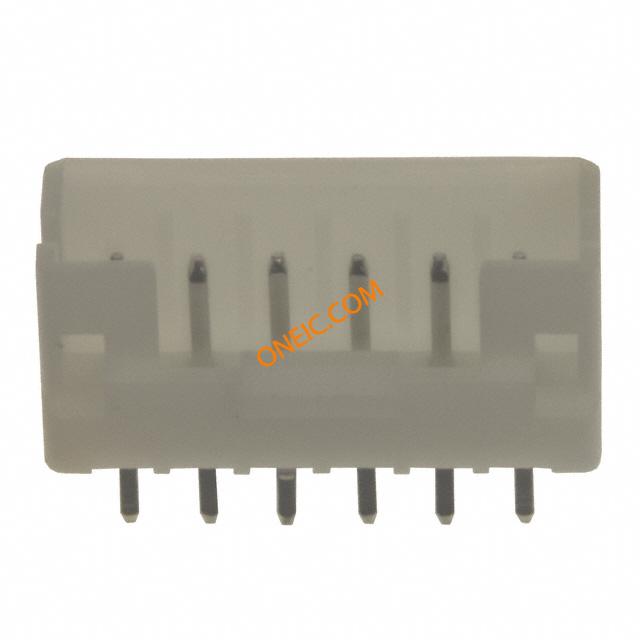

1735446-6
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Shrouded Header HDR 6 POS 2mm Solder ST Thru-Hole Miscellaneous Wire to Board Products CONN HEADER 6PS 2MM VERT W/LATCH TE Connectivity 1735446 Series 2mm Pitch 6 Way 1 Row Straight PCB Header, Solder Termination Headers & Wire Housings 6 POS HDR VERT 2.0mm Conn Shrouded Header HDR 6 POS 2mm Solder ST Thru-Hole Product Highlights:2.00 mm CenterlineHeaderNumber of Positions = 6Housing Color = NaturalVertical Mount AngleSearch Keywords:high performance, square peg, pcb connectors, wire to board, power, crimp, discrete wire connectors, wire to board, signal HPIVerticalPostHeader,withlock,6way TE Connectivity HPI 系列 2mm节距 6路 (1排) 直 PCB 针座, 焊接端接 , 通孔 2mm PITCH HPI POST HEADER, VERTICAL, 6P |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Headers & Wire Housings | 标准包装数量 | Bag |
| 工厂包装数量 | 350 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 无铅定义 | Wave solder capable to 240°C |
| RoHS/ELV合规状态 | RoHS compliant / ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 接口 | With | 供电电压 | 250 |
| 最大额定电流 | 3 | ||
机械参数
| 颜色 | Natural | 间距 | 2 mm |
| 宽度 | 4.7 mm [ .185 in ] | 高度 | 6.07 mm [ .239 in ] |
| 长度 | 14 mm [ .551 in ] | 包装方式 | Bulk |
| 尾部类型 | 直式 | 壳体颜色 | 自然 |
| 电缆类型 | 分离式导线 | 导线线规 | 30 |
| 方向 | 直 | 端接方式 | Solder |
| 触头类型 | Pin | 外壳颜色 | Natural |
| 安装类型 | Vertical | 连接器类型 | Header |
| 接触镀层 | Bright Tin Over Nickel | 触点时序 | Without |
| 安装样式 | 带有 | 排数 | 1 |
| 壳体镀层 | Tin | 连接器样式 | Plug |
| 插入件材料 | 铜合金 | 材料表面处理 | Bright |
| 触头材料 | Copper Alloy | 壳体材料 | Thermoplastic - GF |
| 框架材料 | Copper Alloy | 安装特性 | 固定焊尾 |
| 包装数量 | 350 | 面板安装类型 | 通孔 |
| 主要材料 | Connector | 端接排数 | 焊接 |
| 端接样式 | Through Hole | 第一触头极性 | Pin (Male) |
| 触点数 | 6 | 端接表面处理 | 不带 |
| 接触件端接 | Through Hole | 位数 | 6 |
| 中心触点表面处理 | 2.0 | 兼容外壳尺寸（如TM-700等） | 1735447-x |
| 触头长度-柱 | 3.4 mm [ .134 in ] | 接触件表面处理 - 配合 | 锡 |
| 典型触点布局 | 同轴 | 接触长度 - 配合 | 0.132" (3.35mm) |
| 表面贴装焊盘尺寸 | Without | 端子柱长度 | .134 in, 3.4 mm |
| 接触镀层厚度 | 2.03 µm [ 79.92 µin ] | 静电放电屏蔽 | 不带 |
产品信息
| 类型 | Shrouded Header | 连接器性别 | HDR |
| 系列 | 1735446 | 覆盖范围 | 覆盖 |
| 可密封 | 否 | 制造商全称 | Tyco Electronics |
| 产品子类型 | Connector | 选择性装载 | No |
| 加载位置数 | All | ||
环境参数
| 工作温度 | -25 – 85 °C [ -13 – 185 °F ] | 封装热阻 | 1 – 1.6 mm [ .039 – .063 in ] |
