点击放大查看

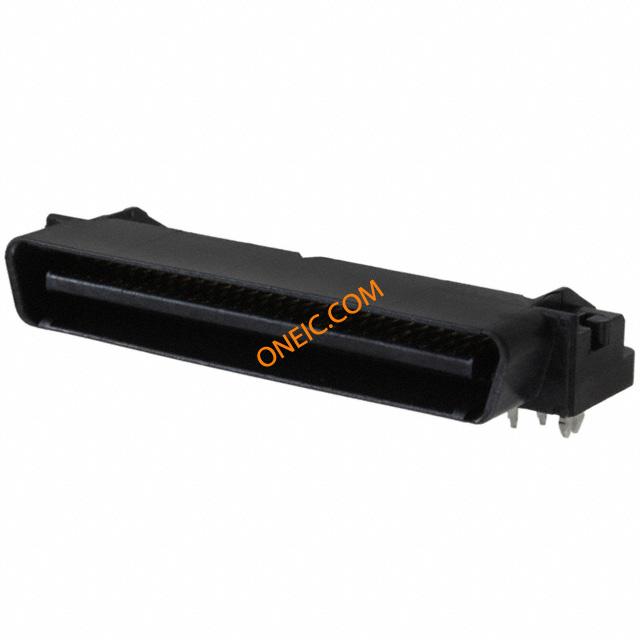

1734099-6
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn SCSI PL 60 POS 1.27mm Solder RA Thru-Hole 140 Terminal 1 Port 1.27 [.050] Series I, HD, FH and J Connectors CONN CHAMP PLUG 60POS .050 R/A Board to Board & Mezzanine Connectors Champ 050 series plug assembly Conn SCSI PL 60 POS 1.27mm Solder RA Thru-Hole 140 Terminal 1 Port Product Highlights:ConnectorPlugNumber of Positions = 601.27 mm CenterlineStandard Profile Champ 050 series,plug assembly |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 17340996 | 标准包装数量 | Trays |
合规参数
| RoHS | Lead free / RoHS Compliant | 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 开关功能 | Without | 输入电阻 | 1000 |
| 钳位电压 | 500 | 最大额定电流 | 1 |
| 触点电压（最大） | 12 | ||
机械参数
| 颜色 | Black | 深度 | 17.46 mm |
| 间距 | 1.27 mm | 高度 | 7.5 mm |
| 镀层 | Tin-Copper over Nickel | 材料（通用） | Brass |
| 包装方式 | Tray | 壳体颜色 | 黑色 |
| 引脚样式 | 直角 | 轴径尺寸 | 不带 |
| 端接方式 | Solder | 安装类型 | Through Hole |
| 连接器类型 | Series I | 接触镀层 | Tin |
| 安装样式 | Thru Hole | 排数 | 2 |
| 连接器样式 | Center Strip Contacts | 插入件材料 | 磷青铜 |
| 外形（宽 x 高） | Standard | 堆叠方法 | 13.20 [0.520] |
| 触头材料 | Phosphor Bronze | 壳体材料 | Liquid Crystal Polymer (LCP) |
| 总长度 | 1.27 [0.050] | 安装特性 | 板锁 |
| 包装数量 | 30 | 面板安装类型 | 通孔 |
| 端接样式 | 插针 | 触点数 | 60 |
| 位数 | 60 | 兼容外壳尺寸（如TM-700等） | 母端组件 |
| 触头长度-柱 | 3.1 mm [ .12183 in ] | 堆叠高度 | 13.2 mm [ .52 in ] |
| 典型触点布局 | 网络 | 表面贴装焊盘尺寸 | Without |
| 端子柱长度 | 3.10 [0.122] | 接触镀层厚度 | Flash |
| 后壳材料及镀层 | 镍镀锡铜 | ||
产品信息
| 类型 | SCSI | 连接器性别 | PL |
| 系列 | Series I | 产品特性 | Board Lock |
| 可堆叠 | No | 制造商全称 | AMP |
| 产品子类型 | Connector | 端口数 | 1 Port |
| 装配配置 | None | 适用产品/相关产品 | Board To Board Applications |
环境参数
| 温度 | Standard | 温度额定值 | Standard |
| 工作温度 | -35 – 85 °C [ -31 – 185 °F ] | ||
