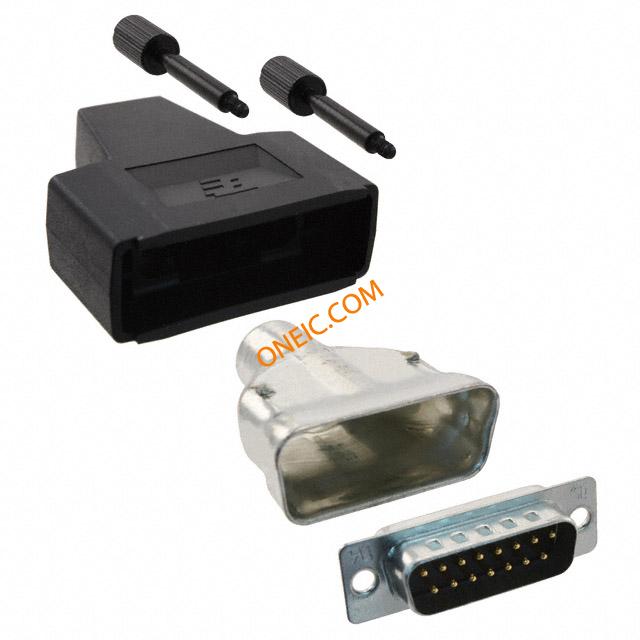

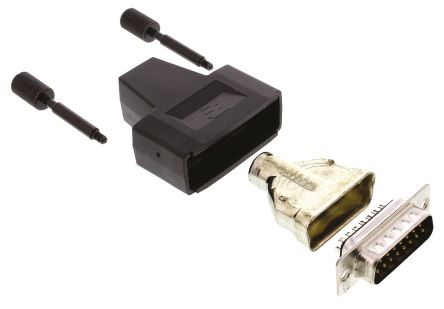

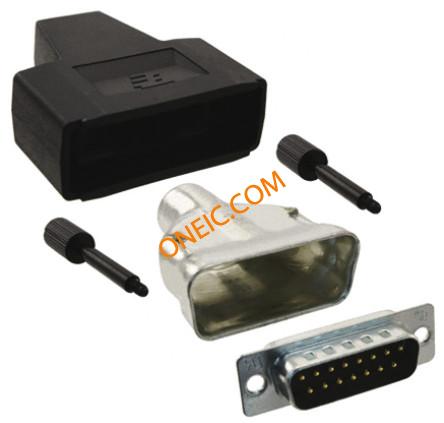

1571651-5
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn D-Subminiature PIN 15 POS Solder Cup ST Cable Mount 15 Terminal 1 Port Bulk D-Sub Standard Connectors LF PLUG KIT SIZE 2 9.5MM Standard Cable Connectors CONN D-SUB PLUG 15POS SHIELD SLD AMPLIMITE HD-20 d-sub plug kit,15 pin Conn D-Subminiature PIN 15 POS Solder Cup ST Cable Mount 15 Terminal 1 Port Bulk Product Highlights:Connector KitProduct Series = HD-20 (Solder Cup)Number of Positions = 15ShieldedPlugSearch Keywords:AMPLIMITE, Office Class II Standards, Subminiature D, PC cable, MIL-C-24308, Battelle Level III, box to box, d-sub, d sub, dsub Conn;D-Sub;CablePlug;15Pos;STR;HD-20Series;20AWG;FullMetalShell D-Sub plug kit 15P, 1571651-5, TE Connectivity TE Connectivity Amplimite HD-20 15触点 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | D-Sub Standard Connectors | 标准包装数量 | Bulk |
合规参数
| RoHS | RoHS Compliant | 标准 | Insert,UL94V-0 |
| 抗辐射加固 | No | 无铅定义 | Wave solder capable to 240°C |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 电容 | 41.7 | 额定电压 | 250V |
| 极数 | 15 | 最大额定电流 | 3A |
机械参数
| 颜色 | Black | 深度 | 41.86 mm |
| 包装方式 | Bulk | 壳体颜色 | 41.9 |
| 电缆类型 | Round Jacketed Cable | 绝缘类型 | Insulated |
| 外壳尺寸 | 2 | 导线线规 | 20 |
| 方向 | 直 | 屏蔽类型 | Yes |
| 端接方式 | Solder Cup | 触点尺寸 | 20 |
| 触头类型 | Solder Cup | 第二连接器 | With |
| 安装类型 | Cable Mount | 外壳镀层 | Tin |
| 行程角度 | Straight | 电缆直径 | 9.5 mm |
| 连接器类型 | Solder | 接触镀层 | Gold |
| 法兰特征 | Cable Side; Male Jackscrew | 安装样式 | Cable |
| 排数 | 2 | 外壳材料（壳体） | Steel |
| 连接器样式 | D-Sub | 插入件材料 | PBT |
| 锁定特性 | Jackscrews | 屏蔽材料 | Steel |
| 触头材料 | Brass | 壳体材料 | PBT |
| 包装数量 | Bulk | 主要材料 | D-Subminiature |
| 接地凹痕 | With | 端接样式 | Solder |
| 外径 | 15.3 | 触点数 | 15 |
| 绝缘直径 | 9.53 [0.375] | 位数 | 15 |
| 外壳尺寸-插件 | Full Metal Shell | 第一连接器极性 | Male |
| 绝缘材料 - 材质 | PBT glass-fibre-reinforced | 外壳材料及表面处理 | Steel, Tin Plated |
| 接触镀层厚度 | Flash | 外部壳体材料 | PVC |
| 线规或范围 - AWG | 0.5 - 0.6 [20] | 外管直径（最大） | 9.5 |
| 护套（绝缘）材料 | Brass | 外壳尺寸，连接器布局 | 2 (DA, A) |
产品信息
| 类型 | D-Subminiature | 等级 | Standard |
| 连接器性别 | PIN | 系列 | HD-20 |
| 产品特性 | Backshell, Grounding Indents, Shielded | 制造商全称 | HD-20 |
| 预装 | No | 产品子类型 | Connector Kit |
| 放大器类型 | 33.3 | 端口数 | 1 Port |
环境参数
| 额定等级 | 2 (> 200 mating cycles) | 工作温度 | -55°C ~ 105°C |
