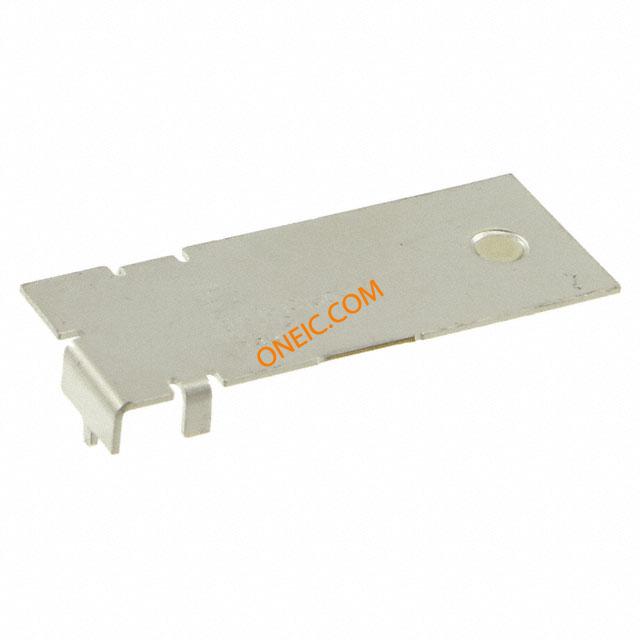

1513150-1
| 制造商 | TE Connectivity Ltd. |
| 描述 | Antenna Bluetooth 802.11b 4.5dB Gain 2500MHz Embedded/Telematic/GPS/RFID Antennas BLUETOOTH STAMPED ANTENNA Antennas STAMPED ANTENNA (RS-100929) Antenna Bluetooth 802.11b 4.5dB Gain 2500MHz Product Highlights:Embedded AntennaMount = Surface MountBluetooth Application2,400 - 2,500 MHz Operating FrequencyLength = 29.00 mmSearch Keywords:low profile, AMPS, TDMA, CDMA, WCDMA, PCS, DCS, PDA, Sirus, XM, Satellite Radio, GSM, UMTS, WCDMA, LTE, AWS, WiMAX, CDMA, WiFi, Bluetooth, ZigBee, GPS, UWB, DVB, and NFC, antenna 2.4-2.5 GHz 50 Ohm Impedance 4.5 dB Gain Bluetooth 802.11b SMT Embedded Antenna Bluetooth STAMPED ANTENNA |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 80 Days | 子类别 | Antenna |
| 标准包装数量 | Bulk | 工厂包装数量 | 1800 |
合规参数
| RoHS | Lead free / RoHS Compliant | 认可国家 | 全球 |
电气参数
| 增益 | 4.5dBi | VSWR | 2 |
| 频率 | 2.4GHz ~ 2.5GHz | 阻抗 | 50 Ohm |
| 功率（dBm） | 4.5 | 天线类型 | PCB Trace |
| 最大频率 | 2500 MHz | 最低频率 | 2400 MHz |
| 频率范围 | 2400 MHz to 2483.5 MHz | 推频（MHz/V） | 2400 – 2483.5 |
| 阻抗（最大）（Zzt） | 50 | ||
机械参数
| 宽度 | 11.66 mm | 高度 | 2.99 mm |
| 长度 | 29 mm | 重量 | 1.3 g [ 0.046 oz ] |
| 包装方式 | Bulk | 端接方式 | Surface Mount |
| 高度（最大） | 0.12" (3mm) | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 总长度 | 1.14 |
| 尺寸/外形 | 29 mm L x 11.66 mm W x 2.99 mm H | ||
产品信息
| 类型 | Bluetooth 802.11b | 极性 | 线性 |
| 产品子类型 | 天线 | 连接类型 | 表面贴装 (SMT) |
| 色环数 | 1 | ||
环境参数
| 光通量 @ 电流/温度 | 4.5(Max) dB | ||
